产品描述:

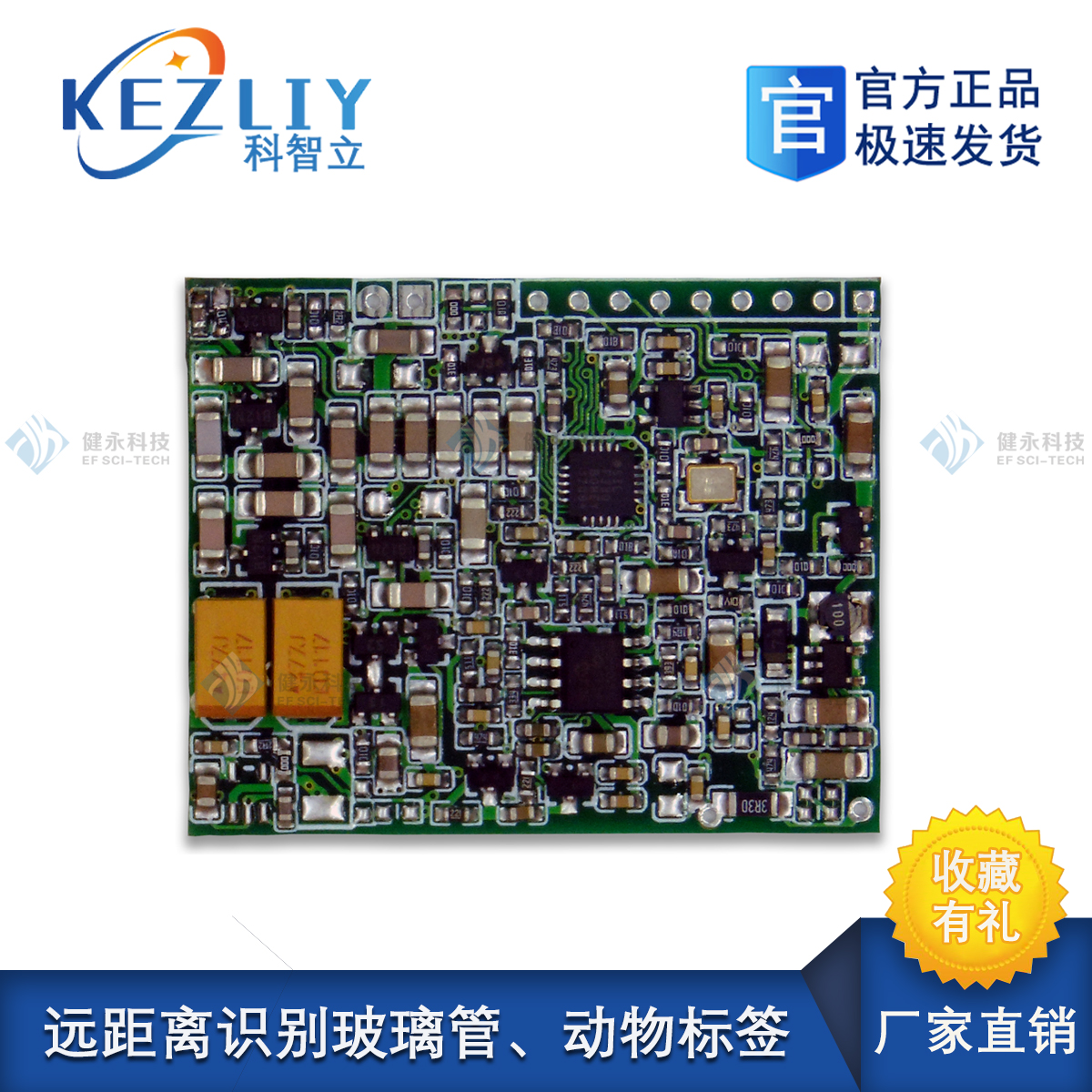

JY-LD6900是广州健永信息科技有限公司开发的低频ID卡读卡模块,支持ISO11784/5协议标准,兼容134.2K、125K,可读FDX-B和EMID数据格式标签; |
采用2.54插针直插式安装,体积小巧,可满足对距离、速度、灵敏度要求高的PDA、AGV读卡器等设备; |
配套圆形天线,直径62mm、133mm可选,读卡速度小于30ms,自动谐调,自适应环境,性能稳定; |
UART通信接口,TTL电平,无需理解复杂的射频通信协议,操作简单。 |
技术参数:
工作频率 | 134.2KHz、125KHz | 支持协议 | ISO11784/5 |
读取距离 | > 20cm | 工作方式 | FDX-B(全双工通信) |
读卡芯片 | 软解码 | 工作功耗 | 1 W |
读取速率 | 2米-3米/秒 | 接线方式 | 2.54直插式 |
工作电压 | 5V | 通信接口 | UART |
波特率 | 9600bps | 规格尺寸 | 43.43mm*34.65mm*2mm |
工作温度 | -20℃~+85℃ | 环境湿度 | 5%~95% |
极限参数:
工作温度:-20℃~+85℃
贮存温度:-40℃~+125℃
供电电压(vcc to vss):-0.3V~+5.5V
电源管脚对地电压:-0.3V~+5.8V
信号管脚对地电压:-0.3V~+3.5V
每个管脚最大IOL:±2mA
相对湿度:5%~95%
注:超出“绝对最大额定值”条件下工作会造成器件的永久损坏。以上未涉及器件在这些条件或超出这些条件下的功能操作。器件不能长时间在绝对最大额定值条件下工作,否则会影响其可靠性。
相关应用:
> AGV定位导航
> 动物管理
> 金龙鱼管理
> 林业树木管理
> 生产线自动化管理
> 物料运输管理
> 车辆管理
> 铁路巡检
> 资产管理
> 水电管理等
