一、电动小流量调节阀 产品概述
| ZD(R)SW电动小流量调节阀由3810系列(PSL系列)电动执行器及小流量调节阀体组成，执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动小流量调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 电动小流量调节阀是专门针对小流量调节而开发的小口径调节阀。 电动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精-确-控制等特点。 电动小流量调节阀调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。 电动小流量调节阀适用于液体、蒸汽等 介质的主流量调节场合。 | ||

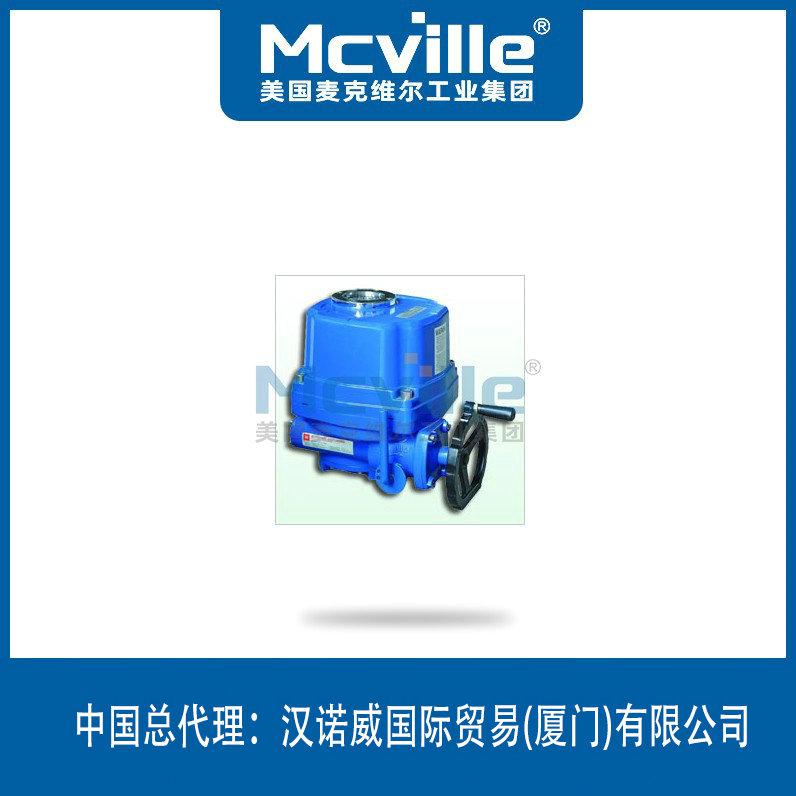

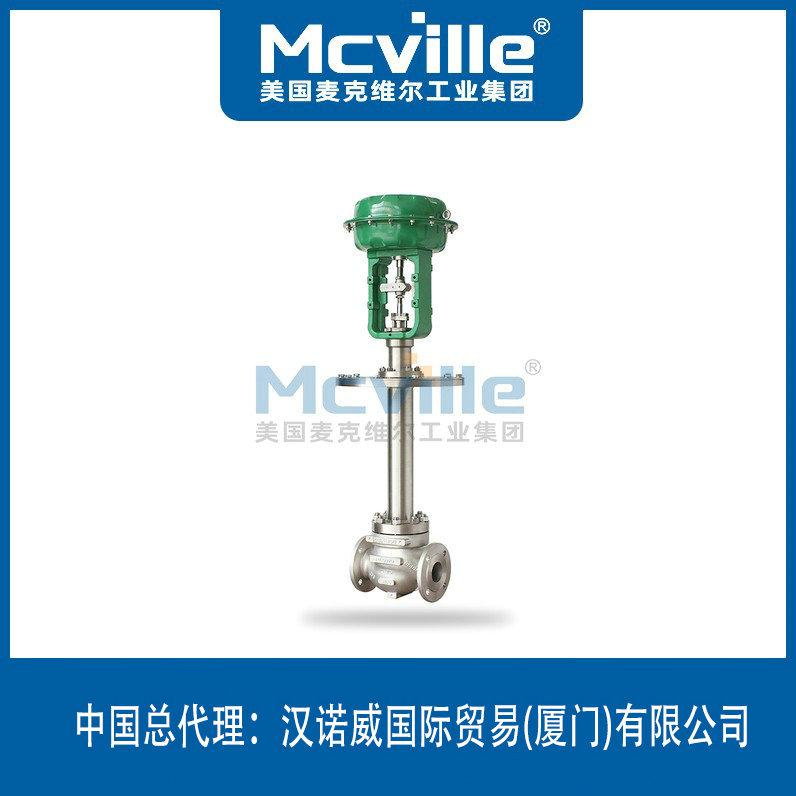

| 电动小流量调节阀 | 电动小流量调节阀(防爆) |
二、电动小流量调节阀 主要技术参数 1、阀体
| 阀体形式 | 直通铸造、锻造阀体 |
|---|---|
| 公称通径 | DN8～25mm |
| 阀座直径 | dn1.5～20mm |
| 公称压力 | PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa |
| 连接形式 | 焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M) |
2、阀内件
| 阀芯形式 | 单座柱塞型阀芯 |
|---|---|
| 流量特性 | 线性、等百分比 |
| 阀芯材料 | 不锈钢 (304、304L、316、316L) |
3、执行器
| 执行器型号 | 3810L系列、PSL系列及进口执行器 |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动小流量调节阀 性能指标
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 50：1 | ||
四、电动小流量调节阀 额定流量系数Kv、允许压差
| 公称通径 DN | G3/8"、1/2"、G3/4"、G1" | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 dN | 1.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 额定流量系数KV | 0.025 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 |
| 额定行程 | 8 | 10 | 12 | ||||||||
| 允许压差(MPa) | ≤公称压力 | ||||||||||
五、电动小流量调节阀 主要外形图
| ZDSW电动小流量调节阀 外形尺寸图 | ZRSW电动小流量调节阀 外形尺寸图 |
六、电动小流量调节阀 主要连接尺寸
| 公称通径DN | 阀座直径dn | L | H | H1 (3810) | H1 (PSL) | D | R |
|---|---|---|---|---|---|---|---|
| G3/8“ | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G1/2“ | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G3/4“ | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
| G1“ | 1.5～12 | 110 | 30 | 473 | 537 | 177 | 225 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
