一、气动小流量调节阀 产品概述

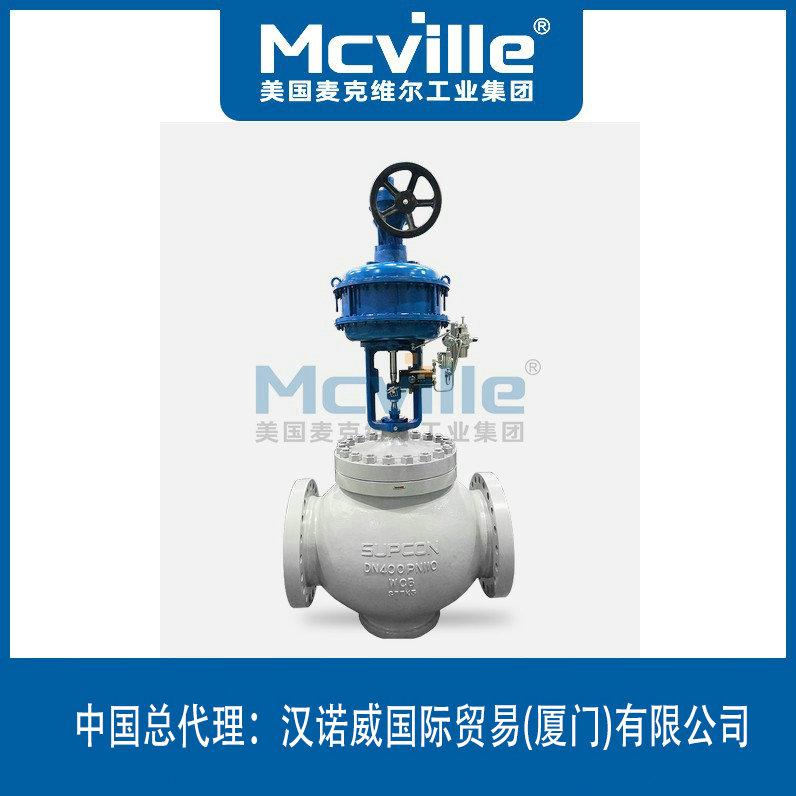

| ZJSW、ZJSY气动微小流量调节阀，简称气动小流量调节阀，是由我公司专业针对小流量工况自主研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动微小流量调节阀阀芯为柱塞型结构，与普通单座阀相比具有性能稳定，调节精度高，使用寿命长的特点适用于流量大，泄漏量要求严格的场合，广泛应用于要求噪音低、压差小、调节要求高的工业过程自动控制系统中。 气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精-确-控制等特点。 气动小流量调节阀调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。 气动小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。 | |
| ZJSW、ZJSY气动小流量调节阀 |
二、气动小流量调节阀 主要技术参数 1、阀体
| 阀体形式 | 直通铸造、锻造阀体 |
|---|---|
| 公称通径 | DN8～25mm |
| 阀座直径 | dn1.5～20mm |
| 公称压力 | PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa |
| 连接形式 | 焊接(SW BW)、螺纹(适用于1″以内) |
| 阀盖形式 | 标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M) |
2、阀内件
| 阀芯形式 | 单座柱塞型阀芯 |
|---|---|
| 流量特性 | 线性、等百分比 |
| 阀芯材料 | 不锈钢 (304、304L、316、316L) |
3、执行机构及附件、作用形式
| 配置执行器类别 | ZHA/B多弹簧簿膜执行机构 |
|---|---|
| 执行器型号 | ZHA/B-11 |
| 有效面积(cm2) | 200 |
| 行程(mm) | 10、16 |
| 弹簧范围(KPa) | 20～100（标准）、20-60、60-100、40-200、80-240 |
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
| 供气压力 | 140～400KPa |
| 气源接口 | RC1/4" |
| 环境温度 | -30～+70℃ |
| 可配附件 | 定位器、空气过滤减压器、保位阀、手轮机构等 |
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) |
三、气动小流量调节阀 主要性能指标
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死区% | ≤3.0 | ≤0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
四、气动小流量调节阀 额定流量系数Kv、允许压差
| 公称通径(DN) | G3/8"、1/2"、G3/4"、G1" | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
| 额定流量系数KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
| 允许压差(MPa) | ≤公称压力 | ||||||||||||
| 配用执行器型号 | ZHA/B-11 | ||||||||||||
| 额定行程(mm) | 8 | 10 | 12 | ||||||||||
五、气动小流量调节阀 主要外形图
| ZJSW、ZJSY气动小流量调节阀 外形尺寸图 |
六、气动小流量调节阀 主要连接尺寸
| 公称通径DN | 阀座直径dn | L | H | H1 | H2 | A |
|---|---|---|---|---|---|---|
| G3/8“ | 1.5～15 | 95 | 30 | 130 | 350 | 230 |
| G1/2“ | 1.5～15 | 95 | 30 | 130 | 350 | 230 |
| G3/4“ | 1.5～15 | 110 | 30 | 130 | 350 | 230 |
| G1“ | 1.5～15 | 110 | 30 | 130 | 350 | 230 |
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
相关名称：气动小流量调节阀,ZJSW气动微小流量调节阀
