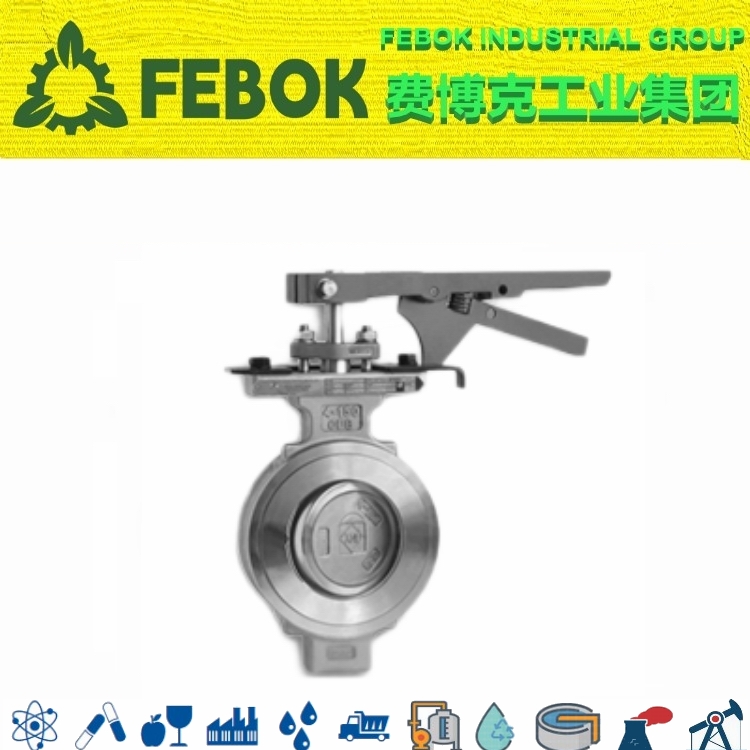

进口手动双偏心高性能蝶阀 气动电动不锈钢 防火软密封耐腐蚀耐高温

价格: 2,355
产品品牌:美国费博克FEBOK
产品地区:福建省
使用范围:水
产品型号:2666

产品介绍

产品品牌:美国费博克FEBOK
产品地区:福建省
使用范围:水
产品型号:2666


手动双偏心高性能蝶阀概述说明

GD71H手动高性能蝶阀采用双偏心结构,使用包括符合NACE要求和抗磨蚀的多种材料。阀门具有可靠的密封性能,广阔的工况条件,低小的操作扭矩,长久的使用寿命,特殊工况安全防火等性能。广泛适用于水、气、油等常用介质和食品、医药等工业介质,以及化工领域的腐蚀性介质。

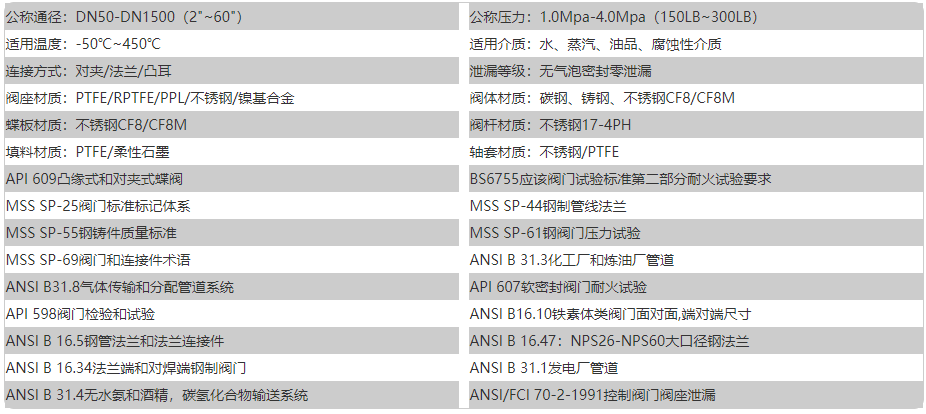

手动双偏心高性能蝶阀技术参数


手动双偏心高性能蝶阀性能特点

高性能蝶阀除常规所适应的工况介质外,根据不同的介质选用不同结构材料和特殊处理材料,可用于深冷/蒸汽/氯气/氧气/真空/腐蚀等特殊工况。

- 阀轴的固定可靠:阀轴的顶端有防吹出结构,在轴意外断裂时防止轴的上部移窜出压盖。
- 阀座密封材料:S型弹性密封阀座,确保关闭可靠,可自动补偿温度和压力的变化,以及因长期开关使用而磨损的密封补偿。
- 密封等级:ANSI/FCI70-2规定了控制阀的泄漏等级和试验程序。VI为最低泄漏等级。高性能蝶阀能达到MSS-SP61的无气泡密封,要高于VI级。
- 自密封结构紧密闭合:采用双偏心结构,阀门在完全关闭前,阀板与阀座将维持在无接触状态,摩擦小、扭矩低。利用阀板和阀环上的液体压力,使两者紧密结合,因为液体压力越高,密闭性能越好;在构造上,两个方向无论哪一方受力,都可利用液体压力,使阀板和阀环紧密接合。

- 防火耐火结构:耐火型蝶阀按API607标准进行设计执行,经过火烧试验。在阀门的使用现场发生火灾时,当聚四氟乙烯等非金属材料制作的阀尾密封圈在高温下分解或破坏时,能借助金属辅助内压自密封结构,起到瞬间密封作用,可有效阻止介质的大量泄漏,控制火灾的蔓延和扩大。

手动双偏心高性能蝶阀额定值


- 阀体额定值:阀体的最大工作压力和各种材料阀体的试验压力示于下面的阀体压力额定值表中。实际工况使用压力要根据阀座额定值来决定。
- 阀座额定值:曲线上表示的阀座额定值只对阀座而言,是基于阀门全闭是蝶阀两端的压差。这些额定值可作为通用条件下使用指南。依据以往经验,经过改进和变换其他阀座材料,使用的额定值可更高。对于特殊工况,请咨询。

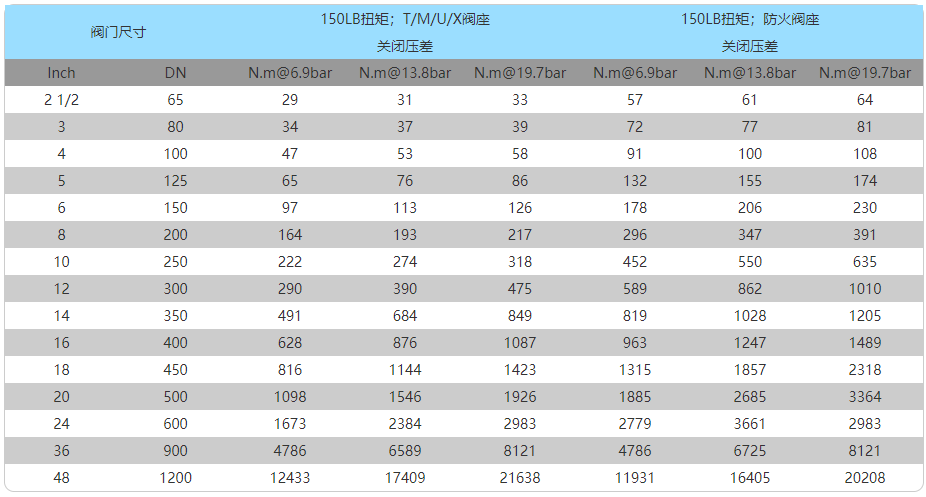

手动双偏心高性能蝶阀扭矩


PS:如需300LB压力扭矩数据,请来电咨询。

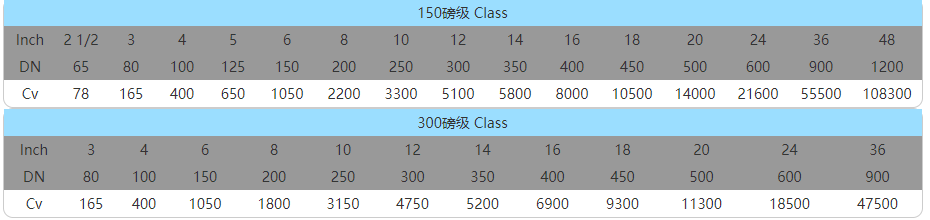

手动双偏心高性能蝶阀流量参数

下表为150LB和300LB的流量系数。Cv值表示压差为1磅/英寸2(0.07巴),温度为60℉(15.6℃)时每分钟流过全开阀门的流量,单位为gal/min。

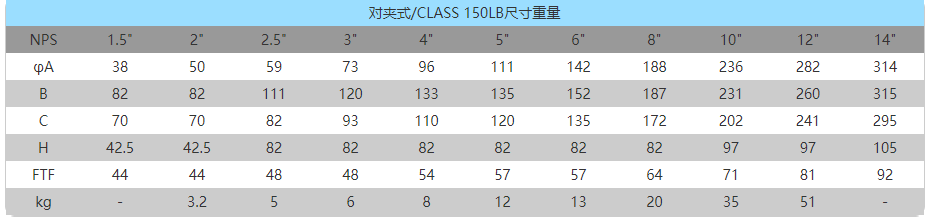

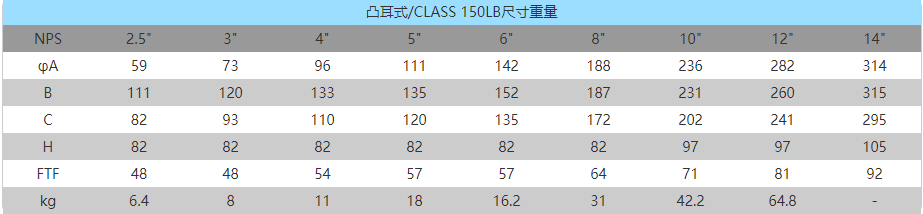

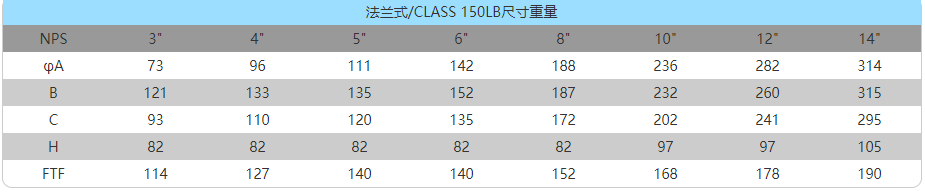

手动双偏心高性能蝶阀结构尺寸




手动双偏心高性能蝶阀安装使用说明

管道内的高压会产生强大的作用力,可能把手柄从操作人员手中甩出去。所以2.5"、3"、4"的压差超过300LB/平方英寸(20.7bar)时,5"、6"和8"压差超过150LB/平方英寸(10.35bar)时,以及10"和12"压差超过50LB/平方英寸(3.45bar)时,应用蜗轮传动、气动或电动来代替手柄。
