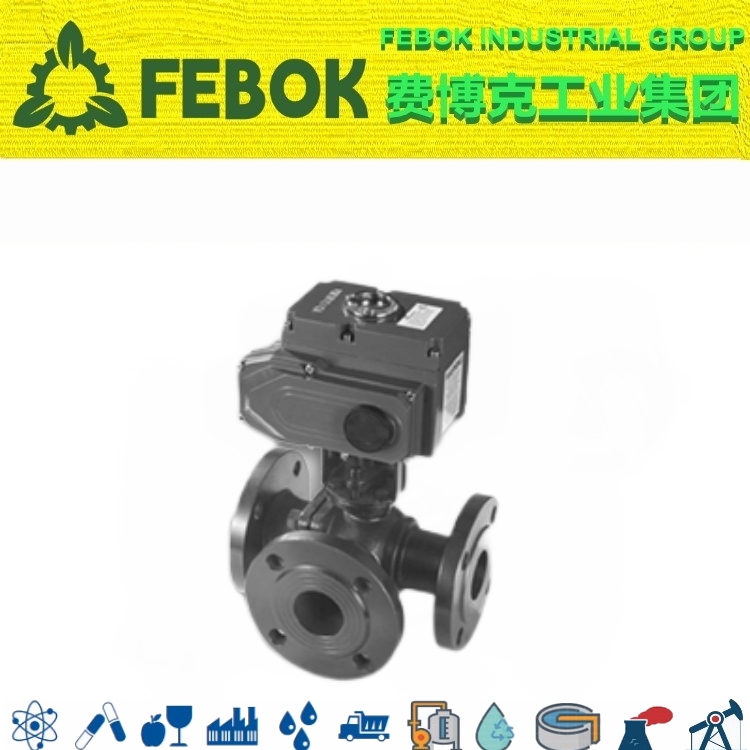

电动三通球阀可为L形和T形,L形(Q944F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q945F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。
电动三通球阀由角行程系列智能式执行机构和三通球阀组成,是一种旋转类切断调节阀门,电动三通球阀能实现对管道中介质流向的切换,也能使相互垂直的两个通道连通或关闭,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。
阀体参数 | 执行器参数 |
公称通径:DN15-DN400(1/2"-16") | 执行器形式:精小型、QT电子式、防爆型 |
公称压力:1.6Mpa-6.4Mpa | 环境温度:-25℃~55℃ |
适用介质:水、油、气 | 环境湿度:10~90%RH |
适用温度:-20~300℃ | 电源电压:110VAC;220VAC;380VAC;50/60Hz |
阀体材质:WCB / CF8 / CF8M | 输入信号:4-20mADC或1~5VDC |
阀座材质:PTFE/PPL/PEK/硬密封 | 输出信号:4-20mADC |
球体材质:CF8 / CF8M | 行程:90°~120°/±10° |
阀杆材质:SUS304 / SUS316 | 动作时间:7s-120s |
填料材质:聚四氟乙烯PTFE | 绝缘电阻:100MΩ(500VDC) |
设计制造:GB/T 12237;ASME B16.34;API608 | 防护等级:IP65;IP67;IP68 |
法兰标准:GB/T 9113;ASME B16.10 | 防爆等级:Exd II BT4;Exd II CT6 |
结构长度:GB/T 12221;ASME B16.10;API 6D | 电机保护:过热保护器(自动恢复型) |
防火标准:API 6FA;API 607;JB/T 6899 | 手动控制:可拆卸扳手/手轮 |
检验试验:GB/T 19672;API 598 | 扭矩范围:7N.m-2000N.m |

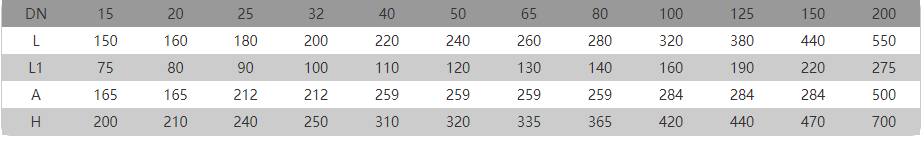

1.壳体-壳盖由硬质铝合金制成,具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀,防水等级为IP67、IP68和防爆型是可选的。
2.电机—全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,F级绝缘等级。内部热保护开关避免损坏电机。
3.手动手轮—手轮设计安全可靠省力。当执行器未通电时,将离合器拉到正确的位置后,可以用手轮操作。一旦通电,离合器将自动返回。
4.位置指示器—安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便,它是由凸透镜设计的。
5.加热器和恒温器—用于控制执行器内的温度,以避免内部潮湿。
6.限位开关—两机械和电子双限位。机械限位螺丝可调。电子限位开关是由凸轮控制的SPDT。限位开关的位置可以通过调整精确方便地设定。
7.扭矩开关—提供过载保护(Q005/008/010除外),并且当阀门堵塞时,通过自动切断电源来避免阀门和执行器的损坏。
8.自锁—精密蜗轮蜗杆传动大扭矩,噪音低(最高50dB)。自锁功能可防止反转,确保稳定型和可靠性。润滑油在出厂前已经添加。
9.防脱螺栓—拆下盖子时,螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
10.安装—电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。执行器可以垂直或水平安装。
11.线路—电路控制电路符合单相或三相电源标准,布局合理紧凑。端子有效满足各种附加功能要求。
12.智能模块—采用高度集成,低功耗的MCU和模拟电路控制板。全金属外部安装,电机热源和控制板有效分离,提高了执行器的抗干扰和耐热性。
13.阀位数字显示—执行器打开和关闭期间,液晶显示屏上显示阀门位置的变化(智能调节型)。
14.相序自动化调整—智能执行器自动连接到三相电源相序。
