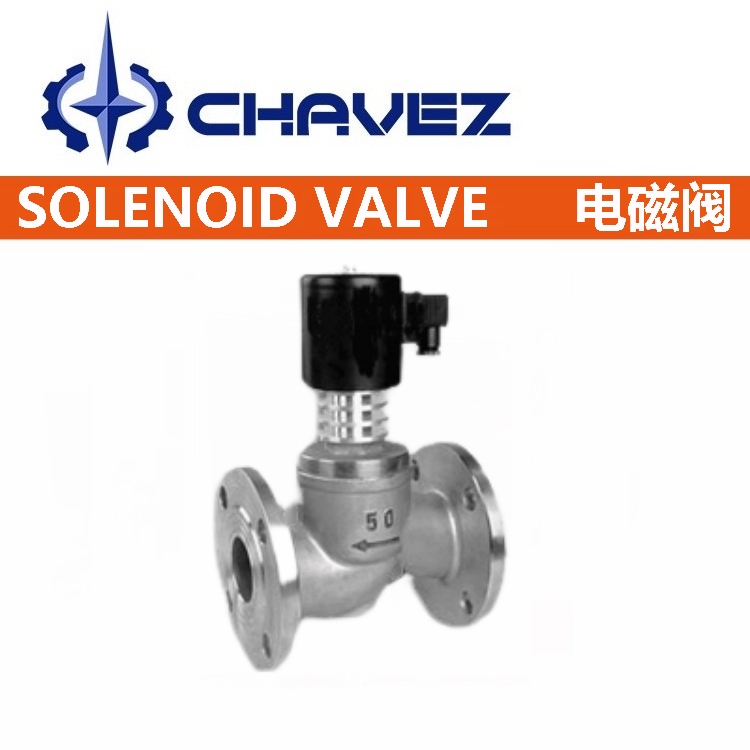

ZCGL高温电磁阀适用于中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制，采用先导阀、散热器、活塞(主阀)组合形成的结构设计。特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达450℃。阀门由引导主阀启闭的电磁先导阀与控制介质通断的主阀两大部分组成，导阀与主阀腔间有孔道相连通。当电磁先导阀通电后，先导阀动作，形成主阀内主管腔间压差变化，并利用该压差使主阀开启，介质流通(此时主腔压力大背腔压力)；当电磁先导阀断电后，先导阀关闭，在主弹簧力作用下，主阀塞复位(此时背腔压力大于主腔压力)，大阀关闭，介质不再流通。
| 公称通径：DN15-DN300 | 工作原理：分步直动式；先导活塞式 | |
| 公称压力：PN 1.0Mpa-1.6Mpa | 阀体材质：铸钢WCB；不锈钢304/316/316L | |
| 适用介质：过热蒸汽；高温导热油等 | 密封材质：超强聚四氟乙烯PTFE；金属合金 | |
| 介质温度：-20℃~450℃ | 电源电压：AC220V；DC24V | |
| 环境温度：-10℃~50℃ | 额定功率：J10；AC50VA；DC48W | |
| 安装方式：水平安装，线圈垂直向上 | 防护等级：铁壳型IP54；隔爆型BT4 IP54；CT5 IP65 | |
| 功能：通电阀开，断电阀关(常闭)；通电阀关，断电阀开(常开) | 备注信息：防爆型防爆等级为Ex dⅡ BT4 Gb；Ex dⅡ CT5 Gb | |
| 电气连接：标准型DIN43650A标准接线盒(M18×1.5)；隔爆型标配G1/2"内螺纹；IP54可自行更换电源线，IP65不可更换 | ||
电磁阀的结构原理- 直动式电磁阀：有常闭型和常开型二种。常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合着界开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭窗口，介质不通，结构简单，动作可靠，在零压差和微真空下正常工作。常开型正好相反。如小于Φ6流量通经的电磁阀。
- 分步直动式电磁阀：该阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导砝口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启阀介质流通。当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。结构合理，动作可靠，在零压差时工作也可靠。
- 间接先导式电磁阀：该系列电磁阀和主阀芯联系着形成通道组合而成；常闭型在未通电时，呈关闭状态。当线圈通电时，产生的磁力使动铁芯和静铁芯吸合，导阀口打开，介质流向出口，此时主阀芯上腔压力减少，低于进口侧的压力，形成压差克服弹簧阻力而随之向上运动，达到开启主阀口的目的，介质流通。当线圈断电时，磁力消失，动铁芯在弹簧力作用下复位关闭先导口，此时介质从平衡孔流入，主阀锌上腔压力增大，并在弹簧力的作用下向下运动，关闭阀口。常开式原理正好相反。
