工作压力：
DN50-DN100 16bar
DN125-DN200 10bar
DN250-DN400 7bar
DN450-DN550 5bar
DN600-DN700 3bar
DN800-DN900 2bar
DN1000-DN1400 1bar
连接形式：对夹
设计标准：JB/T8691-2013
法兰标准：GB/T9113.1-2010

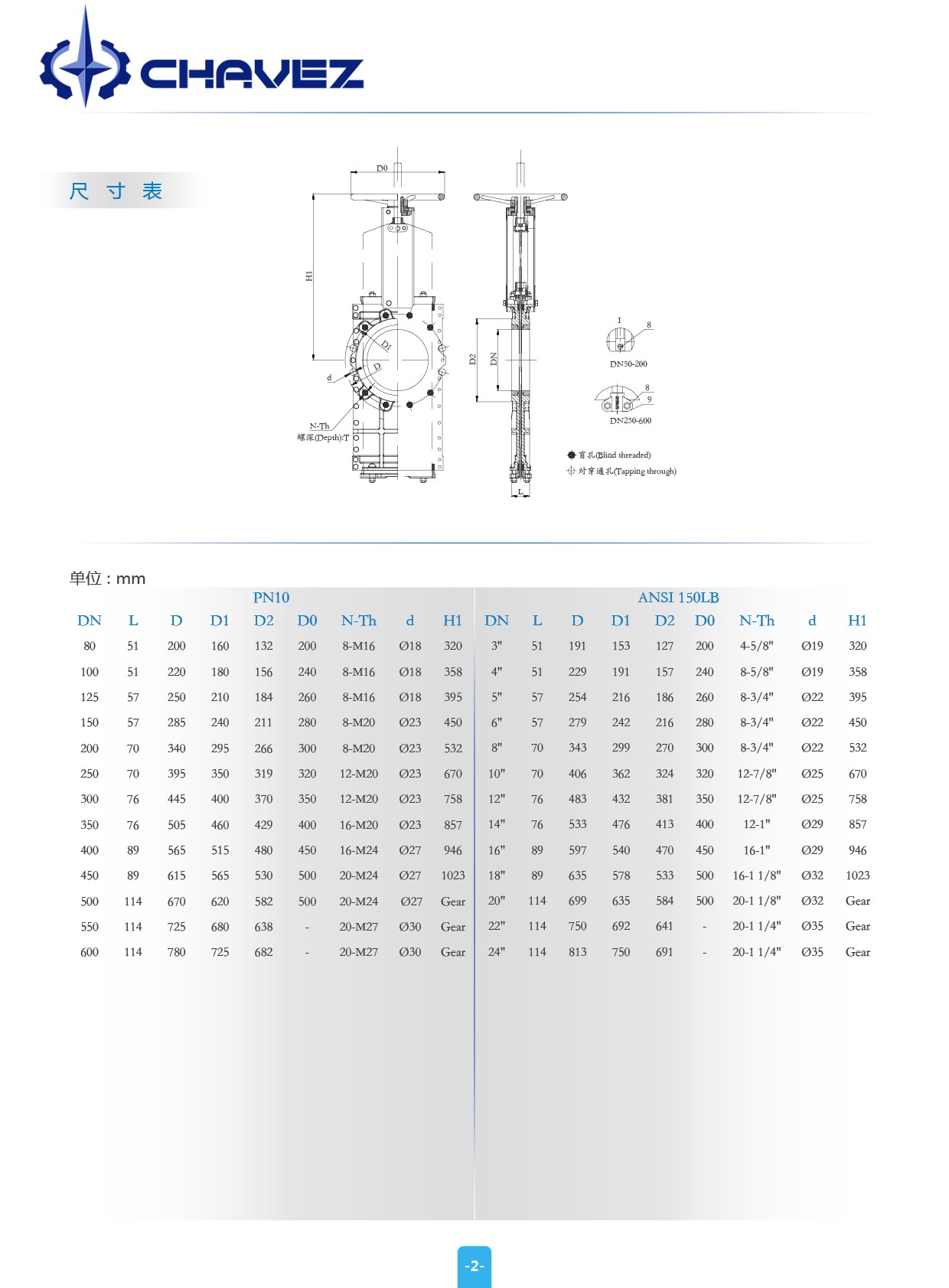

结构长度：GB/T15188.2-94 chart6-7
检验标准：GB/T13927-2008
开关形式：手轮，涡轮，气动，电装，液动，电液动，链轮盘
阀体材质：WCB,CF8,CF8M
闸板材质：F55, F53,2205, SS310, SS316L,SS316, SS304
密封材质：NBR, EPDM,PTFE,FKM
填料：芳纶，高水基，四氟，橡胶，石墨
适用介质：适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、 化工、食品等领域

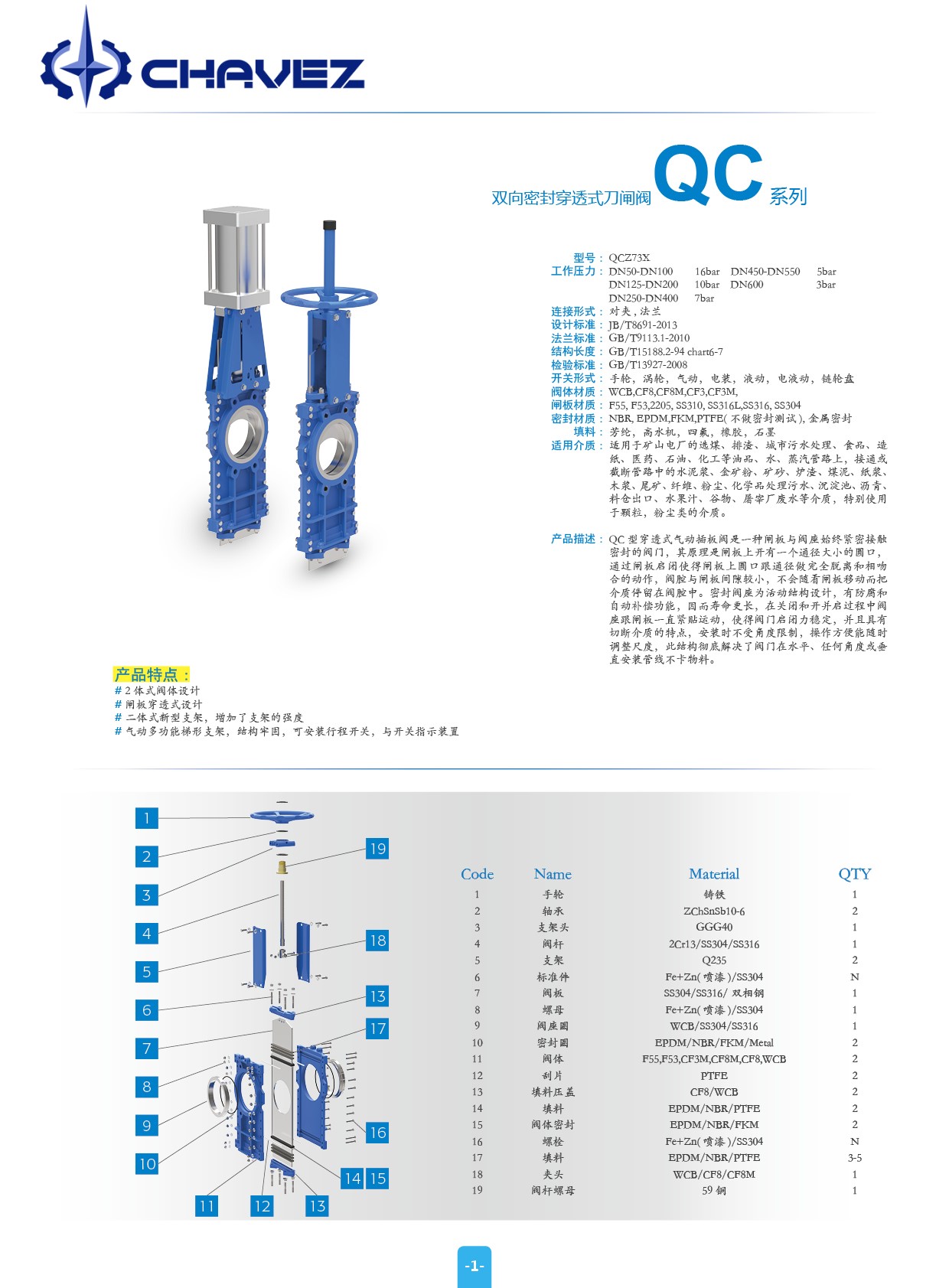

产品描述：QC型穿透式气动插板阀是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作，阀腔与闸板间隙较小，不会随着闸板移动而把介质停留在阀腔中。密封阀座为活动结构设计，有防腐和自动补偿功能，因而寿命更长，在关闭和开并启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质的特点，安装时不受角度限制，操作方便能随时调整尺度，此结构彻底解决了阀门在水平、任何角度或垂直安装管线不卡物料。
产品特点：
1.2体式阀体设计
2.闸板穿透式设计
3.二体式新型支架，增加了支架的强度
4.气动多功能梯形支架，结构牢固，可安装行程开关，与开关指示装置。
