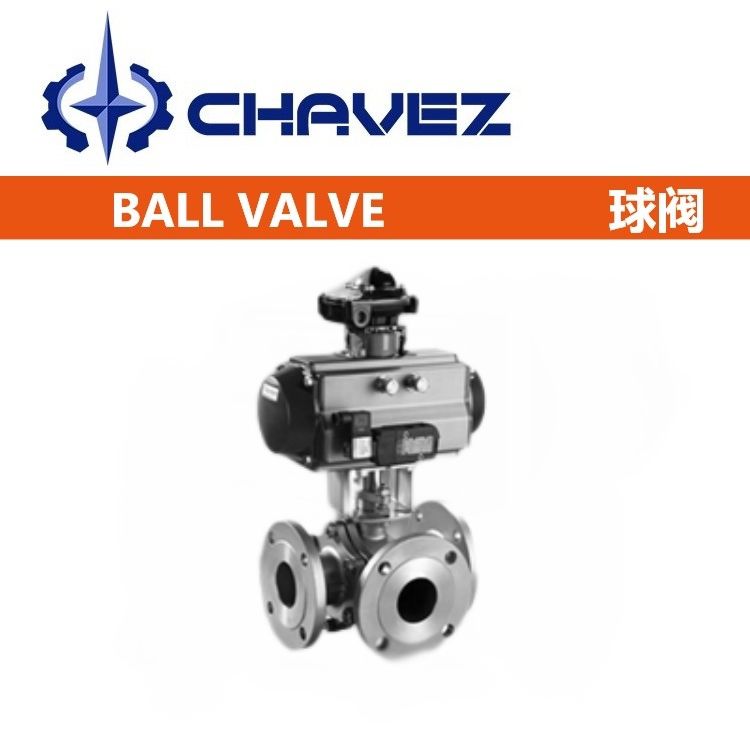

进口气动三通球阀 L型T型换向合流分流碳钢 内螺纹紧急切断

价格: 1,000
产品品牌:美国CHAVEZ查韦斯
产品地区:上海市

产品介绍

产品品牌:美国CHAVEZ查韦斯
产品地区:上海市


气动三通球阀概述

气动执行器分为:气动双作用、气动单作用(弹簧复位)两种形式。螺纹气动三通球阀标准球芯有L型和T型两种。L型三通双口孔种,改变球芯与管道的相对角度,可以对三支管道流体实现不同的组合控制,L型适用于介质的流向切换,能使相互垂直的两个通道联通;T型孔道可起配比作用,T型适用于介质的分流,合流或流向切换,适用于液体、气体、蒸汽等介质的配比调节与控制。

①三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制粘度、纤维颗粒状的流体。也适用于密封要求严格的场合。
②两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能能使相互垂直的两个通道连通或关闭。
③四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,阀门灵活控制管路使介质合流或分流。
④T型孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

气动三通球阀参数

阀体参数执行器参数
公称通径:DN10-DN100(3/8"-4")执行器形式:AT气动执行器、拨叉式气动执行器
公称压力:1.6Mpa-6.3Mpa(1000WOG)作用方式:双作用、单作用(弹簧复位)
适用介质:水、油品、气体控制方式:开关型、智能调节型
适用温度:-20~180℃气源介质:空气
阀体材质:WCB / CF8 / CF8M气源压力:双作用3-8bar;单作用4-8bar
阀座材质:聚四氟乙烯PTFE行程调整范围:90°±5°
球体材质:CF8 / CF8M输出扭矩:双作用3.9-10560N.m;单作用8.5-4858N.m
阀杆材质:SUS304 / SUS316附件:电磁阀、定位器、限位开关、三联件、手动机构
填料材质:聚四氟乙烯PTFE;PPL汽缸材质:铝合金、铸铁
设计标准:ASME B16.34活塞材质:铸铝硬质氧化处理
壁厚标准:ASME B16.34弹簧材质:弹簧钢
检测标准:MSS SP-110 / EN 12266气源接口:符合NAMUR标准


气动三通球阀特点

AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式,活塞式行程长,适用于要求有较大推力的场合,可以直接带动阀杆,还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆,在对安全要求较高的生产过程中有着广泛的应用。

气动三通球阀尺寸

DN

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

L

68

78

86

111

126

143

H

177/208

180/211

199/227

231/251

235/265

263/298


进口气动三通球阀
