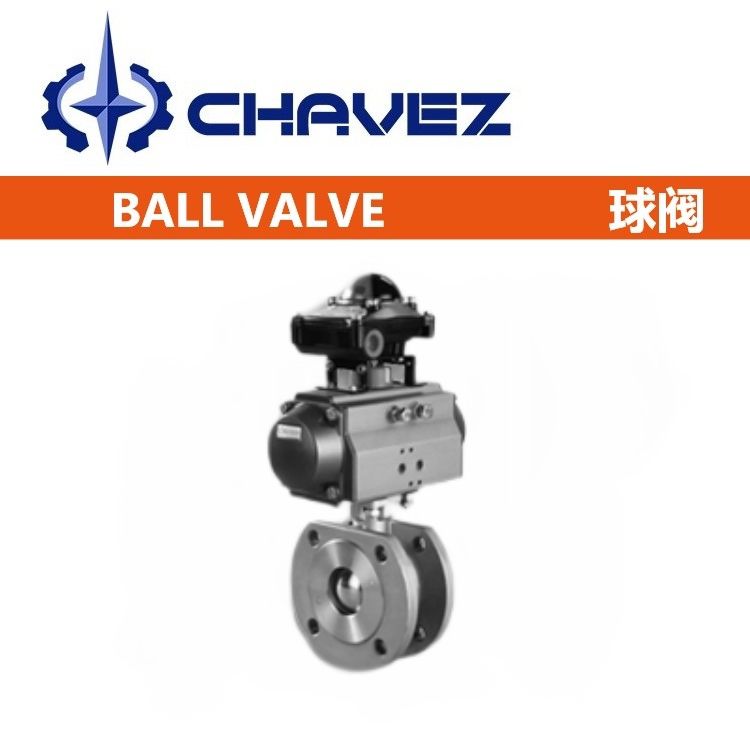

进口气动对夹球阀 调节型开关型 不锈钢薄型切断阀

价格: 1,000
产品品牌:美国CHAVEZ查韦斯
产品地区:上海市

产品介绍

产品品牌:美国CHAVEZ查韦斯
产品地区:上海市


气动对夹球阀概述

气动执行器分为:气动双作用、气动单作用(弹簧复位)两种形式。对夹式气动球阀球芯通道形状有矩形、V形及O形。该阀门具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

对夹式超薄气动球阀的关闭件是个球体,球体绕阀体心线作旋转来达到开启、关闭。球阀在管路中主要用来做切断、分配和改变介质的流动方向。阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。

气动对夹球阀参数

阀体参数执行器参数
公称通径:DN15-DN100(1/2"-4")执行器形式:AT气动执行器、拨叉式气动执行器
公称压力:1.6Mpa-4.0Mpa作用方式:双作用、单作用(弹簧复位)
适用介质:水、油品、气体控制方式:开关型、智能调节型
适用温度:-20~180℃气源介质:空气
阀体材质:WCB / CF8 / CF8M气源压力:双作用3-8bar;单作用4-8bar
阀座材质:聚四氟乙烯PTFE;PPL行程调整范围:90°±5°
球体材质:CF8 / CF8M输出扭矩:双作用3.9-10560N.m;单作用8.5-4858N.m
阀杆材质:SUS304 / SUS316附件:电磁阀、定位器、限位开关、三联件、手动机构
填料材质:聚四氟乙烯PTFE汽缸材质:铝合金、铸铁
设计标准:DNI 3357;EN 12516-1;ASME B16.34活塞材质:铸铝硬质氧化处理
法兰标准:DIN 2633;EN 1092-1;ASME B165弹簧材质:弹簧钢
检测标准:DIN 3230;EN 12266;API 598气源接口:符合NAMUR标准


气动对夹球阀特点

AT系列气动执行器是一种双活塞齿条与齿轮转动结构的气动执行机构。气动执行器为活塞式,活塞式行程长,适用于要求有较大推力的场合,可以直接带动阀杆,还可以和蜗轮蜗杆配合使用。结构简单、输出推力大、动作平稳可靠、安全防爆,在对安全要求较高的生产过程中有着广泛的应用。

气动对夹球阀尺寸


进口气动对夹球阀
