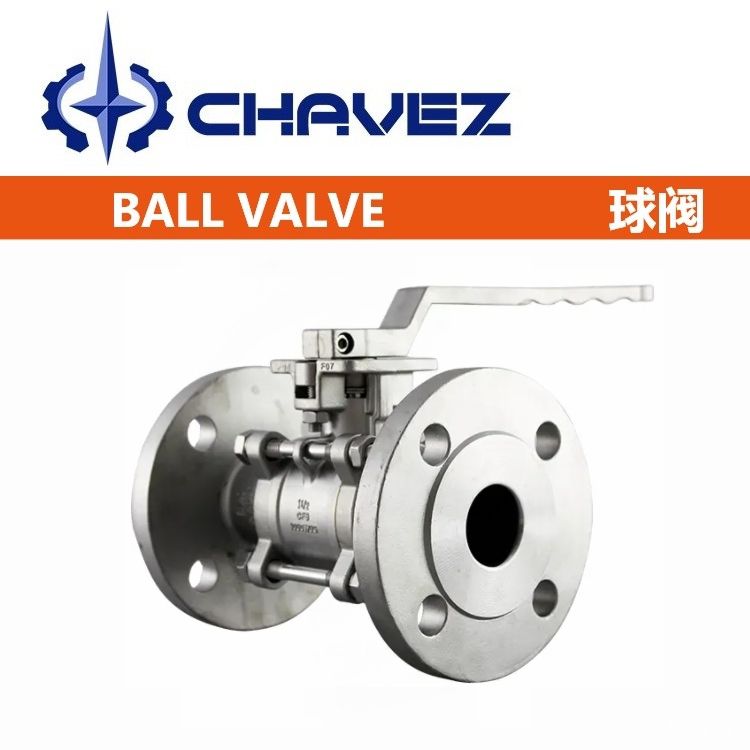

进口法兰承插焊锻钢球阀 明杆刚性闸阀 铬钼钢 小口径手动焊接

价格: 1,000
产品品牌:美国CHAVEZ查韦斯
产品地区:上海市

产品介绍

产品品牌:美国CHAVEZ查韦斯
产品地区:上海市


法兰承插焊锻钢球阀概述

锻钢球阀有两种形式。一种是两片式结构,中部螺纹连接,以RPTFE、PEEK或不锈钢硬密封;另一种是三片式结构,中部用螺栓连接。根据所选阀门的阀座与垫片/填料的材料不同,适应不同的工作温度和介质。

法兰承插焊锻钢球阀参数

公称通径:1/4"-2"结构形式:二(锻)片式 / 三(锻)片式
公称压力:150LB-2500LB设计标准:BS5351;MSS SP-118;ASME B16.34
适用介质:水、油品、气体材料标准:ANSI / ASTM
适用温度:-40℃~150℃软密封/-40℃~300℃硬密封结构长度:ANSI B16.10
阀体材质:A105 / F304 / F316 / F316L法兰端尺寸:ANSI B16.5
球体材质:SS304 / SS316 / SS316L承插端尺寸:ANSI B16.11;JB/T 1715
阀杆材质:SS304 / SS316 / SS316L螺纹端尺寸:ANSI B1.12.1;JB/T 7306
密封圈:PTFE / RPTFE / PPL / SS304 / SS316对焊端尺寸:ANSI B16.25;JB/T 12224
连接方式:丝扣螺纹 / 对焊 / 承插焊 / 法兰检验和试压:API598;GB/T13927;JB/T9092

法兰承插焊锻钢球阀构造

为满足用户的不同需求,球阀设有全通及缩径两大系列。全通径球阀的通道内径与管线内径一致,不但流体阻力最小,也便于管道清理。而缩径球阀的流体阻力比相同口径截止阀的流体阻力要低很多,重量比相同口径的球阀轻30%左右,有效的降低了生产成本,因而遂得到了较为广泛的使用。

有倒密封的下装式结构

无倒密封的下装式结构

- 阀杆防冲出及有效密封结构:阀杆采用下装式、设置带有密封垫的倒密封结构,倒密封的密封力随阀腔内压力的增高而增大,从而确保阀杆的密封效果。当阀腔异常升压时,阀杆不会被冲出。填料采用V型结构、能将阀腔内部的介质压力及外部压盖的锁紧力有效的转化成阀杆的密封力(如上图)。

平常时的密封

软密封烧损时的密封

- 耐火结构:根据用户的需要,球阀可设计成耐火结构,当万一发生火灾而使密封圈烧损时,球阀的各个密封部位均能形成金属对金属的硬密封结构,有效阻止介质的扩散,防止火灾扩大(如上图)。



防静电结构

带锁结构

- 防静电结构:根据用户需要,球阀可设计防静电结构,即在球体与阀杆、阀杆与阀体之间设置导电弹簧,使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下,达到清除静电的目的。避免静电打火点燃易燃介质,确保系统安全(如上左图)。
- 带锁结构:对安装在野外的或防止非工作人员误操作的,以及在有些震动较大的场合手柄受到撞击易产生误操作的阀门,在阀门的全开或全关的位置设有锁定孔,需要时可加锁,起到安全保险作用(如上右图)。

法兰承插焊锻钢球阀尺寸




进口法兰承插焊锻钢球阀
