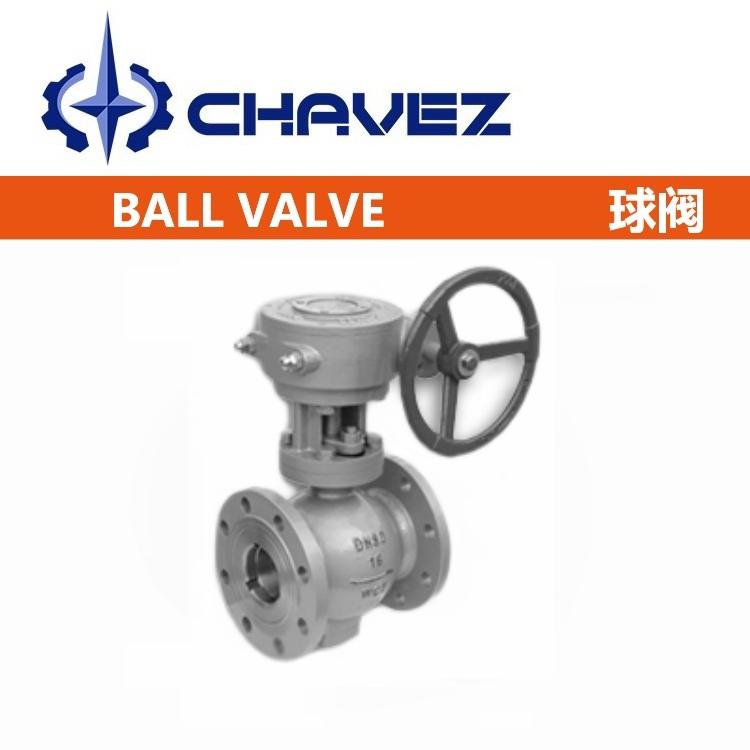

进口侧装式双偏心半球阀 手柄涡轮半偏心法兰球阀 固定球体铸钢

价格: 1,000
产品品牌:美国CHAVEZ查韦斯
产品地区:上海市

产品介绍

产品品牌:美国CHAVEZ查韦斯
产品地区:上海市


侧装式双偏心半球阀概述

侧装式偏心半球阀利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。阀门的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。本产品特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

侧装式双偏心半球阀参数

公称通径:DN50-DN1000(2"-56")公称压力:1.6Mpa-6.4Mpa(150LB-600LB)
适用温度:-40~425℃阀体材质:铸钢、不锈钢、球墨铸铁
适用介质:纸浆、煤灰、纤维、微少固体颗粒阀杆材质:不锈钢
制造标准:API6D;GB/T12237-2007球体材质:不锈钢
试验检验:AP1598;JB/T9092-2008填料材质:PTFE、柔性石墨
法兰尺寸:ANSI B16.5;JB/T79阀座材质:PTFE、PPL、不锈钢、硬质合金


侧装式双偏心半球阀工作原理

偏心半球阀由阀杆带动球体绕旋转中心A转动时,球体由B点移到C点,此时相对阀门中心O,从B到C的轨迹为一凸轮状偏心,向下进入阀座使阀门关闭保持密封。该阀由于存在上述凸轮原理,阀门关闭件从开启到关闭过程中,作用在阀座上的力逐渐增加,即关闭件表面与阀座由完全脱离至接触,并逐渐增大密封比压,直至完全密封,反之亦然。这就大大改善了以往球阀的密封状态和密封效果,适合高温高压及易结晶磨损严重的场合使用。

侧装式双偏心半球阀特性

由于采用偏心结构,阀门在关闭的过程中,球体逐渐靠近阀座,到关闭位置完全接触;在开启时球体离开密封位置即完全脱开,开启扭拒小;第二个特点是密封面可实现自清洁,球体离开阀座时,介可冲去密封面上的积聚物,对于易结晶介质,球体在关闭过程中可切除介质结晶达到密封的目的,避免了其它阀门无法开关的弊端;第三个特点是密封严紧,球休、阀座是双金属,采取不同工艺,密封面可组合成防腐、耐磨等各种类型,满足不同工况的需求,密封是球面线接触,靠二维偏心实现零泄漏;第四个特点是使用较长时间发现密封副磨损时,只需关闭时压紧套再压紧少许,仍可实现可靠密封,延长使用寿命。此外,调整或更换密封副,阀门可继续使用,避免了现行众多阀门密封失效整台报废的弊端。


侧装式双偏心半球阀尺寸

侧装式双偏心半球阀安装

按阀体上标示的介质流通方向直接安装在管路上。一般情况下,可安装在管路的任意位置。如果阀门用于含颗粒及悬浮物的流体时其安装位置有水平管路安装及垂直管路安装两种方式。当采用水平安装时,阀瓣的轴线是与阀座端进入阀体的流向平行,阀瓣回转即开启。当采用垂直安装时,保持瓣在阀体的上半部;其阀座端的定位如图所示。



进口侧装式双偏心半球阀
