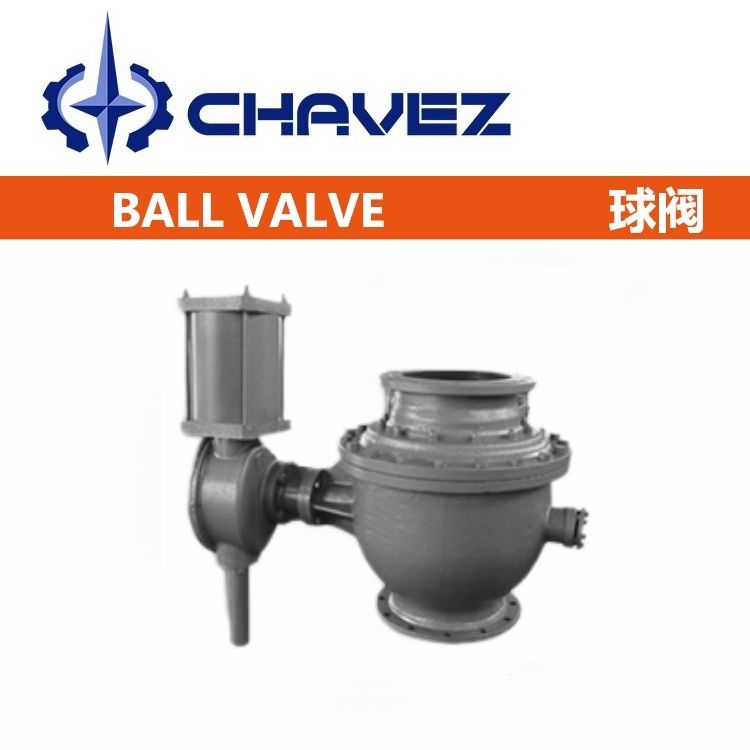

Q647MF气动喷煤粉卸灰球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计，工作更稳定。双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。用于控制含尘气体、含颗粒液体、固体粉末等介质，广泛用于高炉除尘卸灰系统、作为截流和卸灰作用。采用直通式结构，流道畅通，不会出现积灰堵塞现象，密封副采用合金材质，经过特殊热处理，阀门抗冲刷耐磨损，同时阀门偏心球面具有自动补偿的性能，通过蜗轮上调节螺栓，使密封副在一定程度磨损的情况下，仍可达到重新密封的效果。
| 公称通径：DN50-DN500 | 公称压力：1.6Mpa-4.0Mpa | |
| 适用温度：-28℃~300℃ | 适用介质：水、空气、粉尘、含灰煤气 | |
| 阀体材质：铸钢、不锈钢 | 球体材质：不锈钢+表面硬化处理 | |
| 阀杆材质：不锈钢 | 阀座材质：PPL、A105+STL | |
| 设计标准：GB/T 12237 | 结构长度：GB/T 12221 | |
| 试验检验：JB/T 9002；GB/T 13927 | 法兰连接：JB/T 79 |
工作原理：卸灰球阀属于强制密封式阀门。在阀门关闭时，须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀内时，操作力所需克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀的力比开阀的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
- 根据需要，卸灰球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全；
- 根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封；
- 密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计；
- 卸灰球阀的阀座带有磨损自动补偿装置，更可靠的确保球阀的密封性能；
- 密封圈采用特殊材料制成，具有耐高温、耐磨损、使用寿命长的特点；
- 阀杆采用整体锻造并调制处理，硬度达到hb220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所。
