一、型号名称

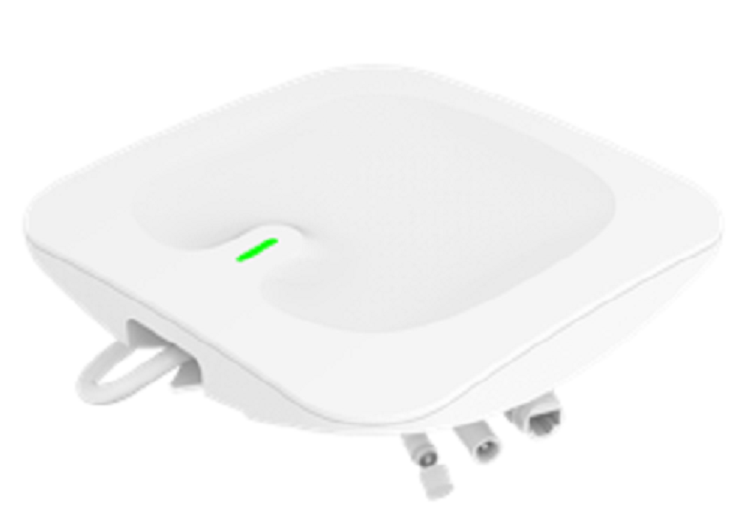

产品名称：AoA定位基站

产品型号及版本：CL-GA30-W / v1.0

二、包装清单

品类 数量

CL-GA30-W 1

安装盘架 1

12V_DC电源适配器 1

DC电源5m延长线 1

合格证 1

安装螺钉KA4*30及胶塞 （1螺钉+1胶塞）×4

防水接口4件套 1

三、产品关键特性

尺寸：180.7 mm× 180.7 mm× 40.7mm

工作频段：2.401GHz – 2.481GHz

工作温度：-20℃ ~ 60℃

功耗：＜3W

安装高度：≤ 10m

供电方式： DC供电  12-30V  1A

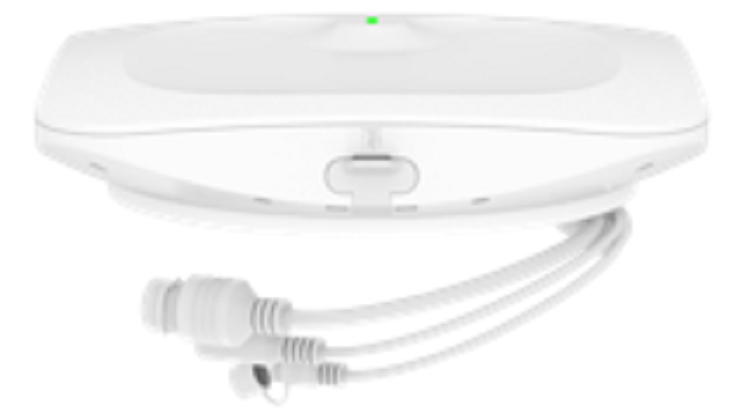

四、接口说明

RJ45 网口：数据传输接口，无POE供电功能，可通过网线与交换机连接或我司双网口基站级联进行数据传输

DC接口： 供电电压与PSE供电的适配

复位孔：恢复默认设置按键，长按3s，基站绿灯快闪持续5s，表示基站恢复初始设置并重启成功

五、安装说明

如右图所示，利用KA4螺钉将盘架紧固安装在平顶（箭头所示方向）

对准安装盘架扣位，将基站推入安装盘架卡口，盘架卡扣面标示的网口方向应与基站背面标示的网口方向一致

将DC适配器电源（12-30V/1A）连接至基站DC接口

如不需要使用WIFI功能提供数据传输，也可将网口连接至交换机，或上级有我司双网口级联基站（POE OUT）网口
