诸市乡混凝土灌注桩基检测声测管执行标准

桩基声测管是灌注桩进行超声检测法时探头进入桩身内部的通道。它是灌注桩超声检测系统的重要组成部分，它在桩

内的预埋方式及其在桩的横截面上的布置形式，将直接影响检测结果。因此，需检测的桩应在设计时将声测管的布置和埋置

方式标入图纸，在施工时应严格控制埋置的质量，以确保检测工作顺利进行。

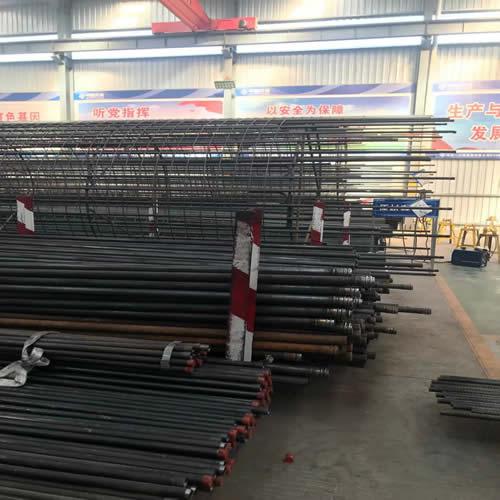

一、螺旋式声测管材质

螺旋式桩基声测管以透声率较大、便于安装及费用较低为原则。 声脉冲从发射换能器发出，通过耦合水到达水和声测管管

壁的界面，再通过管壁到达声测 管管壁与混凝土的界面，穿过混凝土后又需穿过另一声测管的两个界面而到达接收换能器。

二、桩基声测管规格

1、钳压式式厚壁超声波声测管规格标准：50*1.5、50*1.8、50*2.0、50*2.2、50*2.5、50*2.75、50*3.0、50*3.5。

2、套筒式厚壁超声波声测管规格标准：54*1.5、54*1.8、54*2.0、54*2.2、54*2.5、54*2.75、54*3.0、54*3.5。??

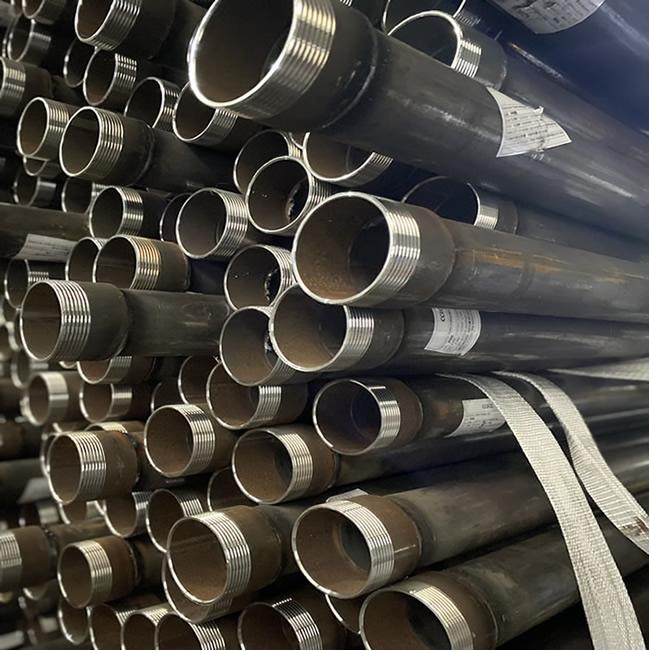

3、螺旋式厚壁超声波声测管规格标准：57*1.5、57*1.8、57*2.0、57*2.2、57*2.5、57*2.75、57*3.0、57*3.5

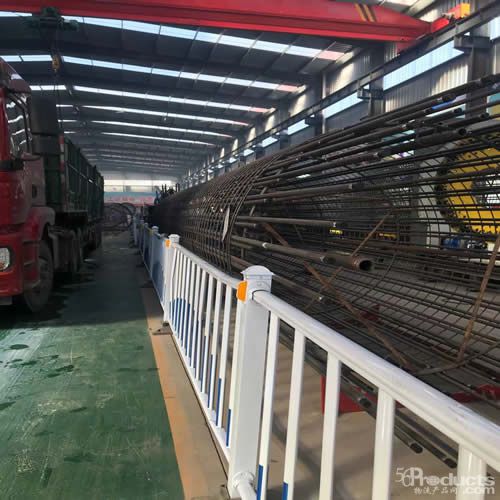

第三、桩基声测管布置

布置声测管的埋置数量及其在桩的横截面卜的布局应考虑检测的控制面积。通常有如图7所示的布置方式，图中的阴影区为

检测的控制面积。

一般桩径小于0.6~1m时，沿直径布置两根；桩径为1~2.5m时，布置3根，呈等边三角形；桩径大于2.5m时，布置4根，呈正方

形。
