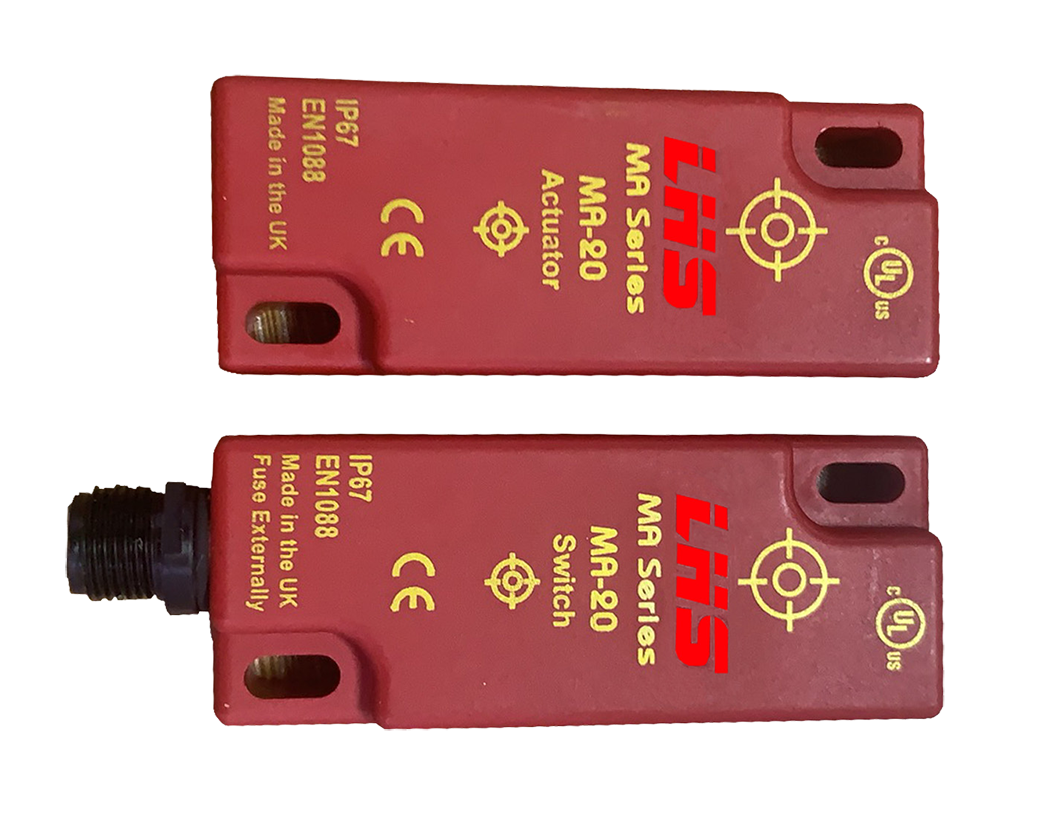

SCR 磁性感应安全开关
Coded Non Contact Switches
 | · 编码非接触式安全开关/磁感应开关 |
| 选型大类 |  |
产品大类 | 编码型 | 磁性型 | RFID型 | 医药食品级 |
型号 | SCP | SCR | SWP | SRM-RMC SWM-WMC |
触点配置 | 2N/C+1N/O | 2N/C+1N/O 2N/C 1NC+1N/O 1N/C | 2N/C+1N/O | 2N/C+1N/O |
说明 | 多种选择模式 | |||
产品技术说明

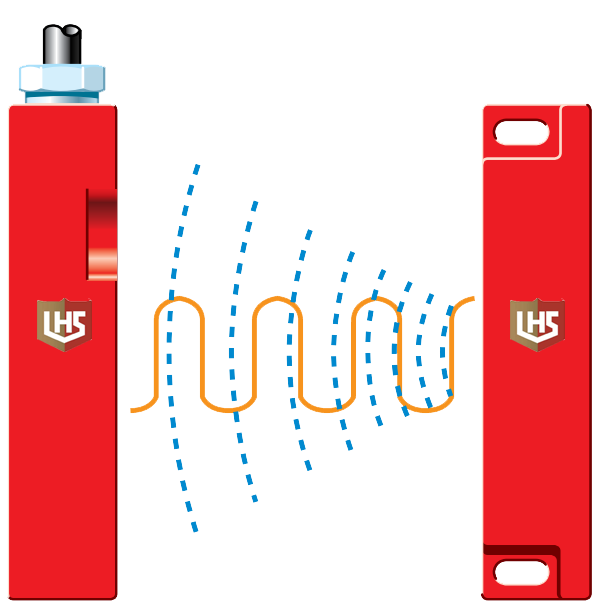

· 磁感应开关 · 4类和Ple至ISO13849-1的保护。 | |
包装行业 机器人 |  |
SCR 选型规格
产品型号 | 电流电压 | 触点 | 线缆 | 定货编号 |
SCR-022 | (24 VAC/DC) | 2N/C | 2M | |
SCR-025 | (24 VAC/DC) | 2N/C | 5M | |
SCR-0210 | (24 VAC/DC) | 2N/C | 10M | |
SCR-0221 | (24 VAC/DC) | 2N/C+1N/0 | 2M | |
SCR-0251 | (24 VAC/DC) | 2N/O+1N/C | 5M | |
SCR-0211 | (24 VAC/DC) | 2N/O+1N/C | 10M | |
SCR-012 | (230 VAC) | 1N/C | 2M | |
SCR-015 | (230 VAC) | 1N/C | 5M | |
SCR-0110 | (230 VAC) | 1N/C | 10M | |
SCR-012 | (230 VAC) | 1N/C+1N/O | 2M | |
SCR-015 | (230 VAC) | 1N/C+1N/O | 5M | |
SCR-0110 | (230 VAC) | 1N/C+1N/O | 10M | |
备注 | ||||
标准： | ISO14119 EN60947-5-1EN60204-1 ISO13849-1 EN62061 UL508 |
机械可靠性：B10d | 3.3 x 106在100mA负载下运行ISO13849-1，根据系统架构，最多可达Ple EN62061至SIL3取决于系统架构 |
安全数据 | 每年使用8次/小时/每天24小时/365天全高清2.52 x 10-8 |
MTTFD | （寿命）47年 MTTFD470年 |
安全通道1 NC | 250Vac 2.0A最大额定值 |
安全通道2 NC | 250Vac 2.0A最大额定值 |
安全道通3 | 最大额定值24Vdc 0.2A |
接触释放时间 | <2ms |
最小开关电流 | 10Vdc 1mA |
主体材料 | 认证聚酯 |
工作温度 | -25C+80C |
外壳防护等级 | IP69K（NEMA PW12）IP67（NEMA 6） |
抗冲击性 | IEC68-2-27 11ms 30g |
抗振性 | IEC68-2-6 10-55Hz 1mm |
电缆类型 | PVC 6芯6mm OD导体0.25mm2 |

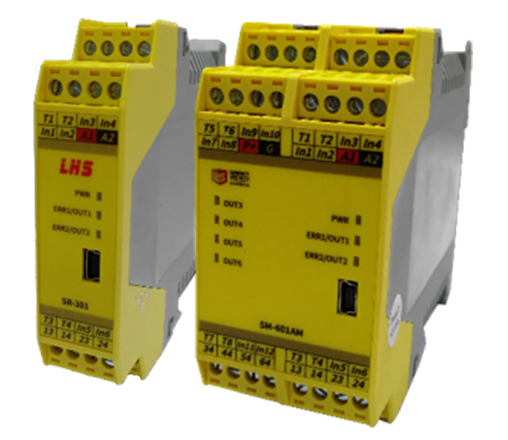

安全回路模块
 | · 通用型安全回路搭建模块 |
产品名称 | 型号 | 安全输入3CH | 输出 | 订货编号 |
安全继电器 | SR103系列 | 1组安全产品 | 3N/O+1N/C | 详见产品资料 |
安全继电器 | SR301系列 | 3组安全产品 | 2N/O | |
安全控制器 | SM601系列 | 6组安全产品 | 2N/O+4Tr | |
说明 | ||||
