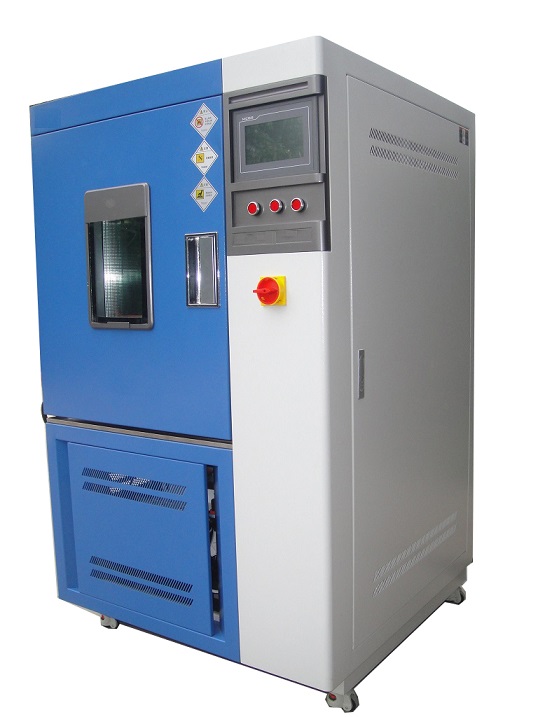

QL-500臭氧老化测试仪
◆本臭氧老化试验设备选用优质材料，使用国内目前先进的加工设备加工成型，外壳表面进行喷塑处理，美观，平整。颜色搭配协调，线条流畅。内胆设计成在工作时是一个密闭无直接光照，可安置试样进行老化试验的空间，能恒定控制试验温差±2℃，选用进口优质不锈钢板制作。室内的样品架，夹具和导管等附件都采用不易被臭氧分解，和影响臭氧浓度的不锈钢等材料制成。样品架可以360度旋转，转速可调。
◆箱门合理的位置设置一个透明窗口，用以观测室内试样的变化。观察窗采用多层中空钢化玻璃，具有透明、隔热、不易产生蒸汽结霜等优点。
◆设备采用长轴风扇电机进行搅拌，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环，使实验室内的温度均匀并一直保持稳定。
◆箱体的门与箱体之间采用双层耐高温之高张性密封条，以确保测试区的密闭。采用无反作用门把手，操作更容易。在箱体的左侧面合理的位置设置一个测试孔，可以外接测试电源线或信号线，孔径或孔数的安排需使用方指示。
◆机器底部安装高品质可固定式PU活动轮，可以很方便地将机器移到指定位置，最后将脚轮固定。
◆本设备全程采用触摸屏控制，操作简便、直观、可靠。
◆AI数显智能程控调节仪。
◆臭氧浓度/温湿度设定值控制PID自整定，操作方便可靠。
◆装有气体净化器，活性碳吸收和硅胶干燥塔。
◆调速电机驱动试样架装置（满足静态法拉伸试验,试件运行轨迹满足摆线轨迹原理）。
二、型号及参数
| 产品型号 | QL-100 | QL-150 | QL-225 | QL-500 | QL-010 |
| 内形尺寸D×W×Hmm | 450×450×500 | 500×500×600 | 500×600×750 | 700×800×900 | 1000×1000×1000 |
| 外形尺寸D×W×Hmm | 1100×870×1600 | 1100×920×1700 | 1150×1020×1850 | 1350×1220×2000 | 1650×1420×2100 |
| 温度范围 | A:0℃～70℃、 B:RT+10℃～70℃(订货时说明) | ||||
| 湿度范围 | A:40%～98%R.H、B:85%～98%R.H | ||||
| 温度波动度 | ≤±0.5℃ | ||||
| 温度均匀度 | ≤±2℃ | ||||
| 温度偏差 | ≤±1.5℃ | ||||
| 湿度波动度 | +2、-3%R.H | ||||
| 升温速率 | 0.7～1.0℃/min | ||||
| 降温速率 | 常温降至10℃≤20min /非限性 | ||||
| 臭氧浓度 | 10～1000pphm（低浓度）、 1～500PPm（高浓度） 订货时说明 | ||||
| 气体流速 | 12～16mm/S | ||||
| 臭氧样架 | 静态、动态拉伸试验样架 | ||||
| 样架转速 | 360度旋转样品架（转速1r/min） | ||||
| 时间设定范围 | 0～9999小时 | ||||
| 电源要求 | AC380（±10%）V/50HZ 三相五线制 | ||||
QL-500臭氧老化测试仪
三、试验方法
静态拉伸试验
标准规定试样两头夹在专用夹具上，选择一种伸长率拉伸，一般选择20%，夹具安装在转动的样品架上，样品架转速在（20—25）mm/S之间，在温度为（40±2）℃，相对湿度不大于65%，规定的臭氧浓度下，进行试验。经过规定的时间后检查试样的龟裂情况。一般臭氧浓度选择（50±5）×10-8
。
动态拉伸试验:
标准规定试样夹具可以自动伸缩将试样拉伸和复位,拉伸频率为0.5±0.025Hz,将试样两头夹在专用夹具上,使试样从伸长率为0至zui大伸长率之间循环拉伸,夹具安装在转动的样品架上,样品架转速在（20—25）mm/S之间,在温度为（40±2）℃,相对湿度不大于65%,规定的臭氧浓度下,夹具循环拉伸和复位并随样品架一起转动进行试验。经过规定的时间后检查试样的龟裂情况,一般臭氧浓度选择（50±5）×10-8
;
四、臭氧系统：
1、臭氧发生器主件为无声放电管臭氧发生器（具有噪音体积小，纯度高等特点）4～20mA输出控制精度±10%
2、电极冷却方式：风冷
3、臭氧产生供气源：直接空气
4、臭氧检测探头为进口CT电化学传感器及外壳、电子线路板、屏蔽导线等组成
5、臭氧检测探头输出信号：4～20mA
6、臭氧检测探头采集精度：≤±5%F.S
五、制冷系统：
1、压缩机：全封闭法国泰康 1套
2、制冷方式：风冷
3、制冷剂：R404A、R23（环保型）
六、加热、加湿、除湿系统：
A、加热系统：
1、采用远红外镍合金高速加温电加热器
2、温度控制输出功率均由微电脑演算，以达高精度高效率之用电效益
B、加湿系统：
1、内置式锅炉蒸汽式加湿器
2、具有水位自动补偿、缺水报警系统
3、远红外不锈钢高速加温电热管
4、湿度控制均采用P
. I . D ＋S . S . R，系统同频道协调控制
C、除湿系统：采用蒸发器盘管露点温度层流接触除湿方式
