一、设计依据：

　　阁楼式货架方案的设计、制造、安装、验收执行标准并符合其它相关标准要求。

　　1)CECS23《钢货架结构设计规范》

　　2)GBJ17—88《钢结构的设计规范》

二、阁楼式货架的构成及说明

　　阁楼式货架方案可采用下面立柱支撑，上层钢平台;下层货架支撑，上层钢平台或上下通天式货架，中间平台层板的结构形式。阁楼式货架一般由货架、立柱、主梁、辅梁、楼板、安全护栏等组成。

　　1、货架：通天式货架可选用横梁式货架，若下层货架，上层钢平台，可根据承载需要选用适合的货架。

　　2、立柱：选用方管或圆管，两端焊接连接法兰和加强肋板，下端用膨胀螺栓固定于地面，上端法兰与主梁用高强螺栓连接，保证整个阁楼的承载需要，是主要的竖向承载件。

　　3、主梁：选用H型钢。该件与立柱连接，是主要的横向承载件。

　　4、辅梁：选用工字钢，两端焊有连接法兰，在主梁与主梁之间进行连接，起横向承载和连接作用。

　　5、楼板：选用光面楼板模块，模块和模块之间层层相扣，再用连接扣件进行连接，形成一个整体，外型平整、美观，承载大。

　　6、安全护栏：安装与二层敞开面，起安全保护作用。

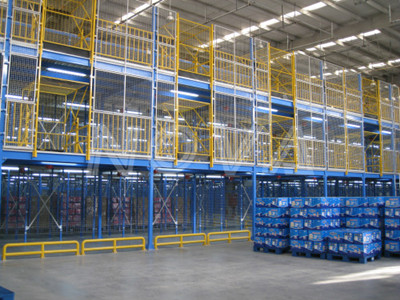

阁楼式货架实际运用图片

三、货架型材强度指标

四、货架焊接强度指标：

五、货架表面处理工艺及颜色：

　　1、处理工艺流程：

　　1.1冷轧板前处理工艺(无锈状态)

　　脱脂→水洗 →表调→水洗→磷化→高压水冲洗

　　1.2热轧板及热轧型材前处理工艺

　　无油状态：酸洗→水洗 →表调→水洗→磷化→高压水冲洗

　　有油状态：酸洗→水洗 →脱脂 →水洗→中和 →表调→磷化→高压水冲洗

　　2、表面涂层采用通过ISO9000质量认证企业生产的高品质环氧聚脂粉沫。

　　3、喷塑表面光洁、平整、色泽一致。

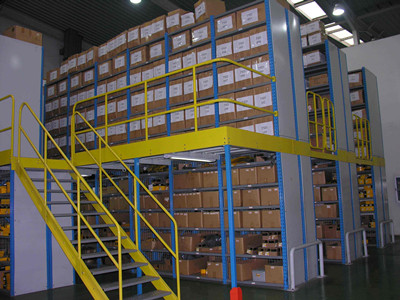

阁楼式货架在仓库中的全景

六、阁楼式货架特点

　　1、阁楼式货架可设计成多层楼层，通常2—3层。设施由楼梯、扶栏和升降机等。适用于库房较高，货物较小，人工存取，储物量大的情况。

    2、全组装式结构，随意组合，安装、拆卸方便灵活；

    3、由数控冲床、高精度专用轧机轧制的立柱，材料截面优化，精度高，承载能力强；

    4、闭口超强钢层板，精度高，互换性好，截面模量大，强度高，刚性好；侧面为闭口折边结构，大大提高了层板的强度和刚性；层板底部焊有超强轧制加强筋，提高了层板的强度和刚性；

    5、层高每50mm节距任意可调；

    6、货架材料为优质冷轧钢材，内部品质、承载性能、外观都非常优越；

    7、全部货架表面静电喷塑处理，喷塑表面光滑、平整、牢靠、漂亮，颜色可由需方选定，塑粉采用阿克苏粉末。

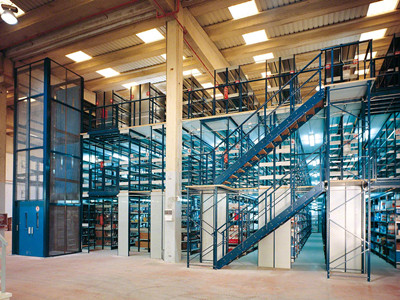

阁楼式货架楼梯及护栏

七、阁楼式货架设计的基本要素

　　1)货物的重量、尺寸及堆放要求;

　　2)楼面及货架承载要求;

　　3)库区的建筑尺寸;

　　4)楼面至地面的高度;

　　5)货物进出货口位置及要求。
