一、设计依据
货架的设计、制造、安装、验收执行标准并符合其它相关标准要求。
1）CECS23《钢货架结构设计规范》
2）GBJ17—88《钢结构的设计规范》
3）QB/KS1002—9《钢结构插接式货架技术条件》

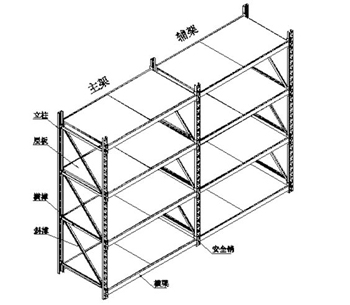

二、中量C型货架装配立体示意图
三、中量C型货架组成及说明
1、立柱:垂直方向主要支撑件，主要起支撑作用。
2、层板：该件放置与P型梁上，上面放置货物。
3、横撑：和立柱、斜撑组成柱片，增加柱片的强度和稳定性。
4、斜撑：和立柱、横撑组成柱片，增加柱片的强度和稳定性。

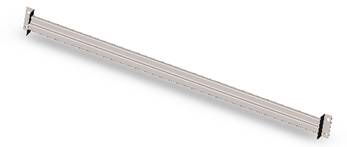

5、横梁：货架横向连接件，与立柱相连。
6、安全销：该件叉放于立柱和横梁的相应孔内,限制横梁在立柱方向相对移动,起限位作用。
四、货架型材强度指标
货架型材的强度标准（N/ mm2）GB6723—86指标
钢号 | 钢材种类 | 抗拉、抗压、抗弯 | 抗剪 | 端面承压 |
Q195-235 | 冷弯型钢 | 205 | 120 | 310 |
五、货架焊接强度指标：（JB/T5323—91指标N/ mm2）
钢材 | 对接焊缝 | 角焊缝 | |||
钢号 | 钢材种类 | 抗拉 | 抗压 | 抗剪 | 抗拉、抗压、抗弯 |
Q195-235 | 冷弯型钢 | 175 | 205 | 120 | 140 |
六、货架表面处理工艺及颜色
1、处理工艺流程：
1.1冷轧板前处理工艺（无锈状态）
脱脂→水洗 →表调→水洗→磷化→高压水冲洗
1.2热轧板及热轧型材前处理工艺
无油状态：酸洗→水洗 →表调→水洗→磷化→高压水冲洗
有油状态：酸洗→水洗 →脱脂 →水洗→中和 →表调→磷化→高压水冲洗
2、表面涂层采用通过ISO9000质量认证企业生产的高品质环氧聚脂粉沫。
3、喷塑表面光洁、平整、色泽一致。
七、中量C型货架特点：
（1）表面喷塑处理，外型美观；
（2）装拆方便，主、辅架可无限连接，增加货架牢固，节约投入。
（3）柱片与横梁采用挂接的结构，均为插接组合式，层高可以以50mm为单位上下任意调节。适用于承载最大的情况使用。
八、中量C型货架选型表：
型号 | RM1 | RM2 | RM3 | RM4 | RM5 | RM6 | RM7 | RM8 | RM9 |
规格(长×宽) | 1800×500 | 1800×600 | 1800×700 | 2000×500 | 2000×600 | 2000×700 | 2400×500 | 2400×600 | 2400×720 |
每层最大载重(Kg) | 400 | 400 | 400 | 350 | 350 | 350 | 250 | 250 | 250 |
立柱规格 | 55×47×1.8(节距=50) H=1.8m,2m,2.4m Hmax=6m | ||||||||
表面处理 | 喷塑 | ||||||||
备注 | 非标规格请与制造商联系 | ||||||||
