一、设计依据
货架的设计、制造、安装、验收执行标准并符合其它相关标准要求。
1)CECS23《钢货架结构设计规范》
2)GBJ17—88《钢结构的设计规范》
3)QB/KS1002—9《钢结构插接式货架技术条件》

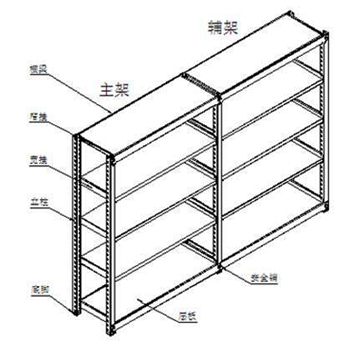

二、中量A型货架装配立体示意图
三、中量A型货架组成及说明
1、横梁:该件与立柱连接,保证货架稳定放置。
2、窄挂:置于货架顶层,与立柱相连,上面放置层板。
3、宽挂:置于货架除顶层外所有层,与立柱相连,上面放置层板。
4、立柱:垂直方向主要支撑件,主要起支撑作用。
5、底角:该件与立柱相配合,主要起支撑和地面保护作用。
6、层板:上面放置货物,该件放置在两侧宽(窄)挂上。
7、安全销:该件叉放于立柱和横梁的相应孔内,限制横梁在立柱方向相对移动,起限位作用。
四、货架型材强度指标
货架型材的强度标准(N/ mm2)GB6723—86指标
钢号 | 钢材种类 | 抗拉、抗压、抗弯 | 抗剪 | 端面承压 |
Q195-235 | 冷弯型钢 | 205 | 120 | 310 |
五、货架焊接强度指标:(JB/T5323—91指标N/ mm2)
钢材 | 对接焊缝 | 角焊缝 | |||
钢号 | 钢材种类 | 抗拉 | 抗压 | 抗剪 | 抗拉、抗压、抗弯 |
Q195-235 | 冷弯型钢 | 175 | 205 | 120 | 140 |
六、货架表面处理工艺及颜色:
1、处理工艺流程:
1.1冷轧板前处理工艺(无锈状态)
脱脂→水洗 →表调→水洗→磷化→高压水冲洗
1.2热轧板及热轧型材前处理工艺
无油状态:酸洗→水洗 →表调→水洗→磷化→高压水冲洗
有油状态:酸洗→水洗 →脱脂 →水洗→中和 →表调→磷化→高压水冲洗
2、表面涂层采用通过ISO9000质量认证企业生产的高品质环氧聚脂粉沫。
3、喷塑表面光洁、平整、色泽一致。
七、中量A型货架特点
(1)表面喷塑处理,外型美观;
(2)承载重量大,最大承载可达300KG/层;
(3)结构简单,装拆方便,且可无限连接。钢层板可以以50mm为单位上下任意调节。
八、中量A型货架选型表:
型号 | RM1 | RM2 | RM3 | RM4 | RM5 | RM6 | RM7 | RM8 | RM9 |
规格(长×宽) | 1200×470 | 1200×600 | 1200×720 | 1500×470 | 1500×600 | 1500×720 | 1800×470 | 1800×600 | 1800×720 |
每层最大载重(Kg) | 250 | 300 | 300 | 200 | 250 | 250 | 200 | 200 | 200 |
立柱规格 | 55×55×1.5(节距=50) H=1.5m,1.8m,2m,2.4m Hmax=3.2m | ||||||||
表面处理 | 喷塑 | ||||||||
备注 | 非标规格请与制造商联系 |
