一、设计依据
悬臂式货架的设计、制造、安装、验收执行标准并符合其它相关标准要求。
1）CECS23《钢货架结构设计规范》
2）GBJ17—88《钢结构的设计规范》
3）QB/KS1002—9《钢结构插接式货架技术条件》

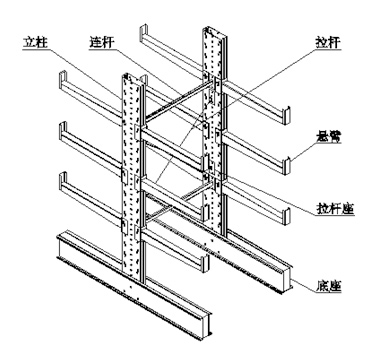

二、悬臂式货架装配立体示意图

三、悬臂式货架的构成及说明
悬臂式货架一般由底座、立柱、悬臂、连杆、拉杆座、拉杆组成。悬臂可以是单面或双面，悬臂式货架具有结构稳定，载重能力好、空间利用率高等特点。根据承载能力可分为轻量型、中量型、重量型三种。
1、立柱：悬臂安装于该件上，垂直方向的主要受力件。

2、连杆：立柱与立柱之间的连接件，起连接稳定作用。

3、拉杆：纵向固定货架，起稳定作用。

4、悬臂：与货物接触单元。

5、拉杆座：拉杆的安装座。

6、底座：整个货架的地面支撑件，起支撑和稳定作用。

四、货架型材强度指标
货架型材的强度标准（N/ mm2）GB6723—86指标

五、货架焊接强度指标：（JB/T5323—91指标N/ mm²）

　　六、货架表面处理工艺及颜色

　　1、处理工艺流程：

　　1.1冷轧板前处理工艺(无锈状态)

　　脱脂→水洗 →表调→水洗→磷化→高压水冲洗

　　1.2热轧板及热轧型材前处理工艺

　　无油状态：酸洗→水洗 →表调→水洗→磷化→高压水冲洗

　　有油状态：酸洗→水洗 →脱脂 →水洗→中和 →表调→磷化→高压水冲洗

　　2、表面涂层采用通过ISO9000质量认证企业生产的高品质环氧聚脂粉沫。

　　3、喷塑表面光洁、平整、色泽一致。

　　七、悬臂式货架的特点及应用

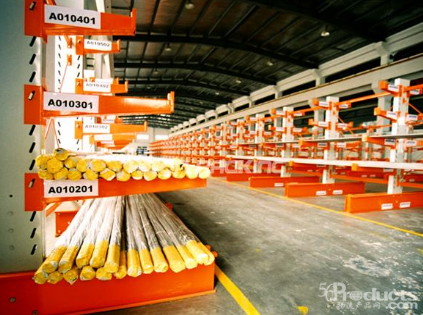

　　悬臂式货架适用于存放长物料、环型物料、板材、管材及不规则货物。货物存取由叉车、行车或人工进行。
