  • 江苏海胜货架重型仓储横梁货架

江苏海胜货架重型仓储横梁货架

价格: 1
产品地区:江苏省

产品介绍

产品地区:江苏省
  • 一、设计依据:

    横梁货架的设计、制造、安装、验收执行标准并符合其它相关标准要求。

    1)CECS23《钢货架结构设计规范》

    2)GBJ17—88《钢结构的设计规范》

    3)QB/KS1002—9《钢结构插接式货架技术条件》

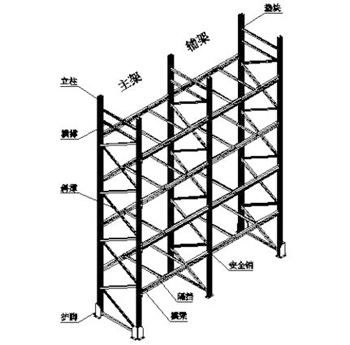

    二、横梁式货架装配立体示意图





    三、横梁货架组成及说明

    1、立柱:垂直方向主要支撑件,主要起支撑作用。





    2、横撑:和立柱、斜撑组成柱片,增加柱片的强度和稳定性。





    3、斜撑:和立柱、横撑组成柱片,增加柱片的强度和稳定性。





    4、护脚:保护柱片,防止叉车撞上柱片。





    5、垫块:该件与横撑配合装于立柱上。





    6、安全销:该件叉放于立柱和横梁的相应孔内,限制横梁在立柱方向相对移动,起限位作用.





    7、隔挡:主要起保证横梁外涨和方便与货物放置。





    8、横梁:货架横向连接件,与立柱相连。





    四、货架型材强度指标

    横梁货架型材的强度标准(N/ mm2)GB6723—86指标

    五、货架焊接强度指标:(JB/T5323—91指标N/ mm2)



    钢材

    对接焊缝

    角焊缝

    钢号

    钢材种类

    抗拉

    抗压

    抗剪

    抗拉、抗压、抗弯

    Q195-235

    冷弯型钢

    175

    205

    120

    140

    六、货架表面处理工艺及颜色:

    1、处理工艺流程:

    1.1冷轧板前处理工艺(无锈状态)

    脱脂→水洗 →表调→水洗→磷化→高压水冲洗

    1.2热轧板及热轧型材前处理工艺

    无油状态:酸洗→水洗 →表调→水洗→磷化→高压水冲洗

    有油状态:酸洗→水洗 →脱脂 →水洗→中和 →表调→磷化→高压水冲洗

    2、表面涂层采用通过ISO9000质量认证企业生产的高品质环氧聚脂粉沫。

    3、喷塑表面光洁、平整、色泽一致。

    七、海胜横梁货架特点:

    1、横梁货架是应用最广泛的货架,规格型号齐全,规格型号齐全,承载范围广,适合于各种仓库,能充分利用空间,选用叉车进行存取货物;2、全组装式结构,随意组合,装拆方便灵活;

    3、材料截面优化,承载能力强;

    4、层高每75mm任意可调;

    5、全部货架表面喷塑处理,喷塑表面光滑平整、牢靠漂亮,颜色可由需方选定;6、采用国际标准的自动化表面处理技术,喷塑光洁平整,色泽均匀,永不脱落;

    7、货架材料均为各种优质冷弯型钢(宝钢材质SS400),内部品质、外观、承载性能都非常优越。

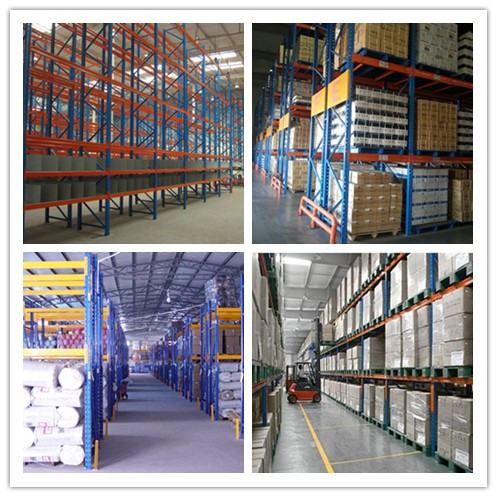

    横梁货架适应应用案例

    八、货架结构说明

    1、货架采用重型插接组合式货架。柱片为装配式结构,由若干横撑、斜撑和立柱连接装配而成,货架柱片与地面之间采用内膨胀螺栓连接;

    2、横梁与柱片之间采用插接式连接并配以安全销,可有效防止因叉车操作失误而叉掉横梁之类事故的发生;

    3、相邻仅靠的两排货架之间由隔撑加强连接,提高货架的整体承载能力和稳定性

    4、所有货架边侧均设置了防撞护栏,以防止叉车在行驶中直接撞击货架而使货架损伤,提高了操作的安全可靠性。

    立柱

    横梁式货架立柱规格采用90*70*2.2;截面优化,承载能力强;

    货架立柱孔距为75mm,层高每75mm自由可调,孔距累积误差为±2mm;

    立柱与横撑、斜撑间均由高强度镀锌螺栓连接;

    满载时,立柱最大弯曲度小于1/1000HMM;

    材质:宝钢SS400;

    喷塑颜色:中蓝(或由客户确定);

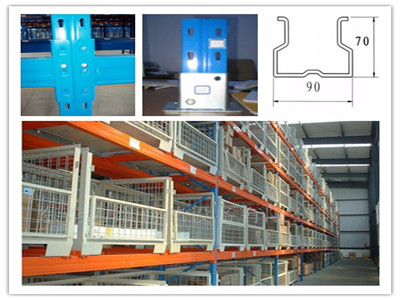

    横梁货架立柱示意图

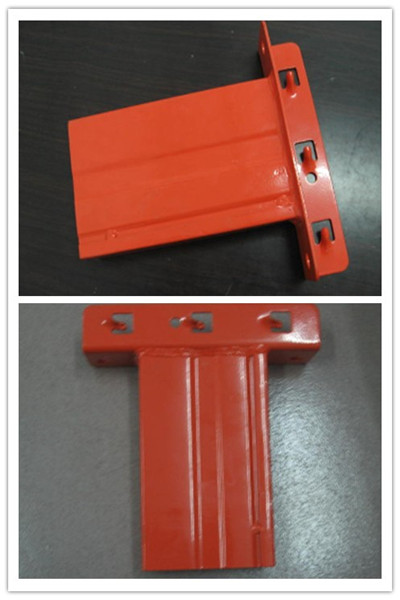

    横梁

    材质:Q235;

    喷塑颜色:桔红(或由客户确定);

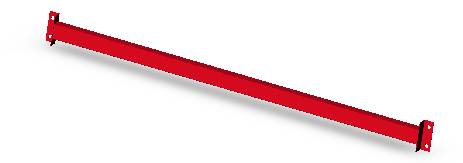

    横梁货架横梁示意图

    九、海胜货架横梁式产品基本设计要素:

    1、仓库实际空间(需平面图);

    2、货物固有特性;

    3、托盘载重要求;

    4、托盘尺寸;

    5、选用叉车的型号和参数(根据情况,提供不同规格的横梁式货架以供选择);

    6、货物进出库的方向其他要求。
